1：概述
WR系列铂铑热电偶又叫贵金属热电偶，它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。WR系列铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。 WR系列铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。

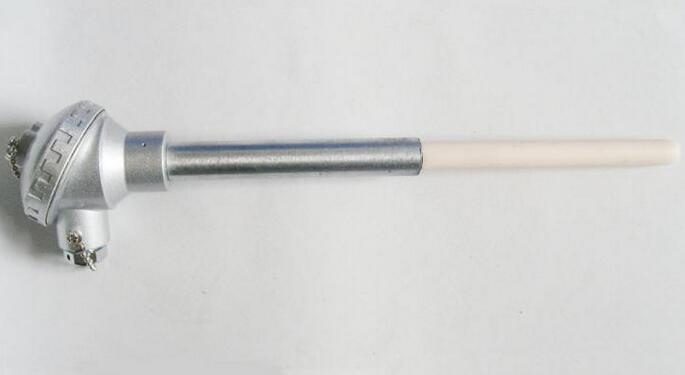

各种铂铑热电偶的外形常因需要而不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
2：应用
铂铑热电偶适用于各种过程中高温场合，广泛应用于粉未冶金，烧结光亮炉，真空炉，冶炼炉，玻璃，炼钢炉及陶瓷及工业盐浴炉等测温。
3：主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I 级、 II 级
防护等级：IP65
偶丝直径：Φ0.
公称压力：常压
4:测量温度及允
|
热电偶类别
|
代号
|
分度号
|
高温度
|
测量温度
|
允许偏差△t℃
|
|
铂铑30-铂铑6
|
R
|
B
|
0~1800
|
0-1600
|
±1.5℃或±0.25%t
|
|
铂铑10-铂
|
P
|
S
|
0~1600
|
0-1300
|
±1.5℃或±0.25%t
|
|
镍铬-镍硅
|
N
|
K
|
0~1300
|
0-1100
|
±2.5℃或±0.75%t
|
|
镍铬-铜镍
|
E
|
E
|
0~800
|
0-800
|
±2.5℃或±0.75%t
|

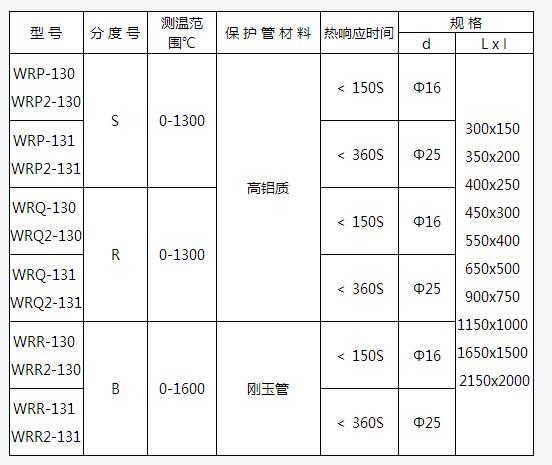

5：型号及规格
1) 热电偶 I 级按协议订货；
2) 非置入部分为碳钢。
铂铑热电偶系列产品有：单铂铑热电偶；双铂铑热电偶；铠装铂铑热电偶；耐高温铂铑热电偶；
