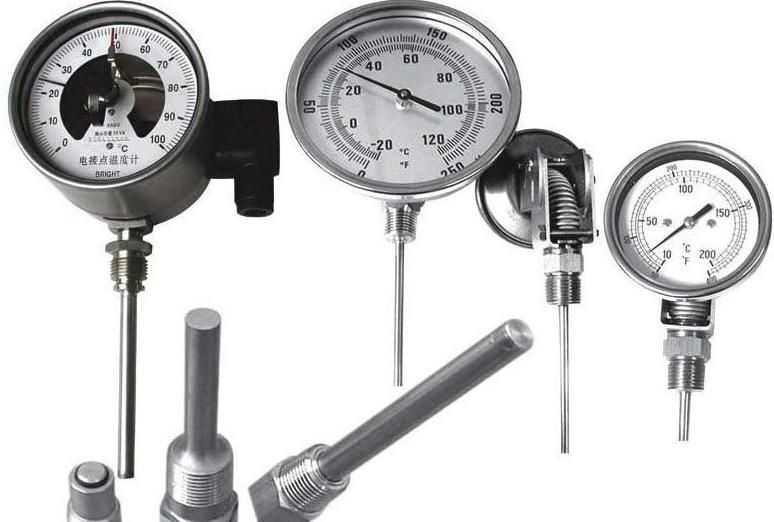

双金属温度计
★ 产品简介
WSS系列双金属温度计是一种测量中、低温度的现场检测仪表。双金属温度计可以直接测量各种过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。
Ⅰ 主要特点
现场显示温度，直观方便；可靠，使用寿命长；
多种结构形式，可满足不同要求。
Ⅱ 工作原理
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所对应的温度值。
Ⅲ 技术参数
执行标准JB/T8803-1998 GB3836-83
标度盘公称直径：60、100、150
精度等级：（1.0）、1.5
热响应时间：≤40S
防护等级：IP55
角度调整误差：角度调整误差应不超过其量程的1.0%
回差：双金属温度计回差应不大于基本误差限的正值
重复性：双金属温度计重复性上限范围应不大于基本误差限正值的1/2
Ⅳ 测温范围
|
测量范围 ℃ |
适 用 范 围 |
|
|
工业、商业 |
实验室、小型 |
|
|
-80～+40 |
√ |
√ |
|
-40～+80 |
√ |
√ |
|
0～50 |
√ |
√ |
|
0～100 |
√ |
√ |
|
0～150 |
√ |
√ |
|
0～200 |
√ |
√ |
|
0～300 |
√ |
√ |
|
0～400 |
√ |
√ |
|
0～500 |
√ |
√ |
正常工作天气条件
|
工作场所 |
温度 ℃ |
相对湿度 % |
|
掩蔽场所 |
-25～+55 |
5～100 |
|
户外场所 |
-40～+85 |
5～100 |
Ⅴ 测量端形式

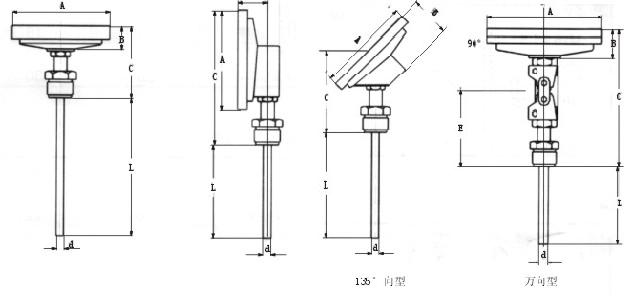

Ⅵ 尺寸及外形
|
形式 |
A |
B |
C |
E |
L |
d |
|
轴向型 |
65 |
23 |
73 |
- |
75 |
Φ6 |
|
105 |
23 |
73 |
- |
|||
|
155 |
23 |
73 |
- |
|||
|
径向型 |
65 |
50 |
110 |
34 |
||
|
105 |
50 |
110 |
34 |
|||
|
105 |
50 |
110 |
34 |
|||
|
135°向型 |
105 |
23 |
85 |
- |
||
|
155 |
23 |
85 |
- |
|||
|
万向型 |
105 |
23 |
178 |
120 |
||
|
155 |
23 |
178 |
120 |
Ⅶ选型编码
|
系列号 |
WSS- |
双金属温度计 |
|||||
|
表盘公称直径 |
3 |
Φ60 |
|||||
|
4 |
Φ100 |
||||||
|
5 |
Φ150 |
||||||
|
表盘形式 |
0 |
轴向（直型） |
|||||
|
1 |
径向（角型） |
||||||
|
2 |
135°向（钝角型） |
||||||
|
8 |
万向（可调角型） |
||||||
|
安装固定形式 |
0 |
无固定装置 |
|||||
|
1 |
可动外螺纹 |
||||||
|
2 |
可动内螺纹 |
||||||
|
3 |
固定螺纹 |
||||||
|
4 |
固定法兰 |
||||||
|
5 |
卡套螺纹 |
||||||
|
6 |
卡套法兰 |
||||||
|
保护管形式 |
- |
普通型 |
|||||
|
W |
防护型 |
||||||
|
F |
防腐型 |
||||||
备注：
选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、总长和插入深度。选型举例：万向型双金属温度计，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，插深450mm； WSS-481， 0～400℃，l=450， M27×2，1.5级
