公司电话：0551-65350352固定式超声波流量计

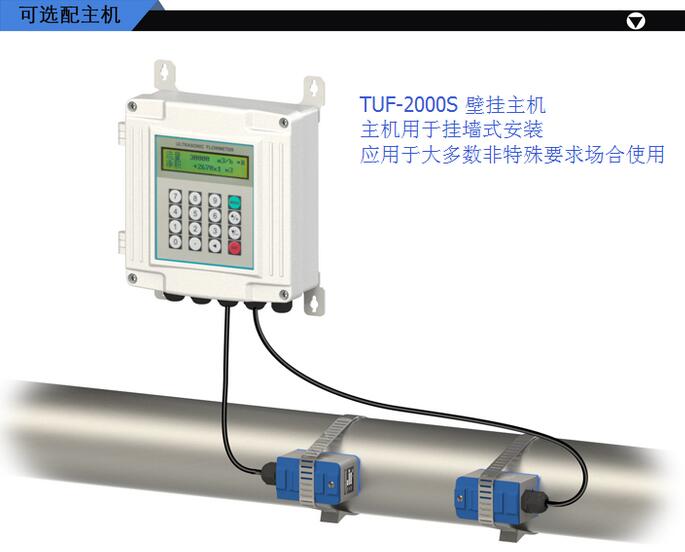

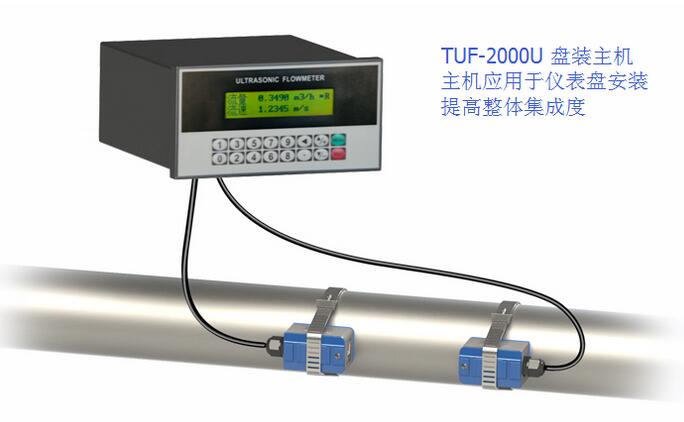

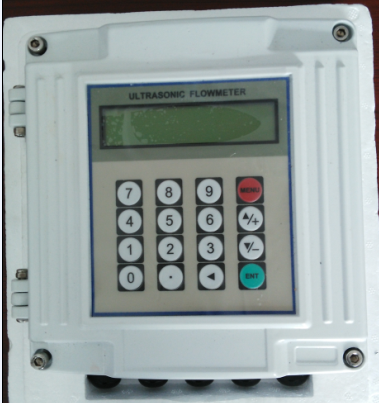

固定式超声波流量计是合肥康仪的主要产品之一，有着二十年历史的康仪公司推陈出新，不断超越自己，以zui新zui好的产品来回馈新老客户的厚爱：固定分体式超声波流量计广泛应用于工业现场中各种液体的在线流量计量，该款产品主机为分壁挂标准型、壁挂防爆型、盘装型；传感器分为固定外夹式超声波流量计的传感器是将传感器直接捆绑在被测管道的外表面，从而实现流量测量的一种安装方式，解决了其它原理的流量计在安装时须断管、停产的难题，是超声波流量计的基本安装方式，具有与管径无关、安装简单、无需停产、无压力损失等特点。
* 测量精度：优于1％，重复性：优于0.2%
* 测量周期：500ms (每秒2次，每个周期采集128组数据)
* 工作电源：85~264VAC/隔离24VDC（F4型8~36VDC）
* zui大流速：64m/s(流速分辨率0.001m/s)
* 显 示：2×10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等
* 操 作：4×4轻触键盘 (F4主机磁性4按键) 操作
* 信号输入：
◇3路4-20mA模拟输入,精度0.1%,可输入压力、液位、温度等信号
◇2路三线制PT100铂电阻
* 信号输出：
◇1路隔离RS485输出
◇1路4-20mA或0-20mA输出
◇1路隔离OCT (脉冲宽度6~1000ms之间可编程，默认200ms)
◇1路继电器输出 (脉冲宽度200ms )
* 通讯协议：◇MODBUS协议，M-BUS协议，索尼卡FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议
* 其它功能：◇自动记忆前512天、前128个月、前10年正/负/净累积流量
◇自动记忆前30次上、断电时间和流量并可实现流量的自动或手动补加，可通过MODBUS协议读出
◇可编程批量（定量）控制器，故障自诊断功能
◇可通过E-mail传送来的代码文件实现软件升级
* 防护等级：传感器IP68，主机IP65，防爆主机IP68

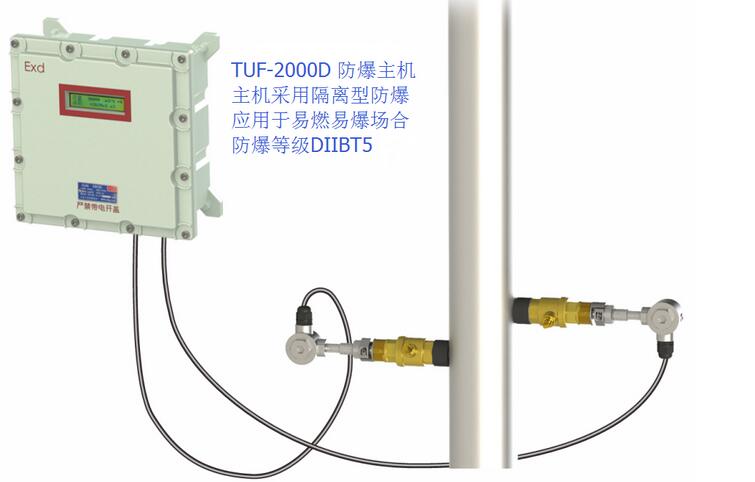

* 防爆等级：EXdⅡBT4

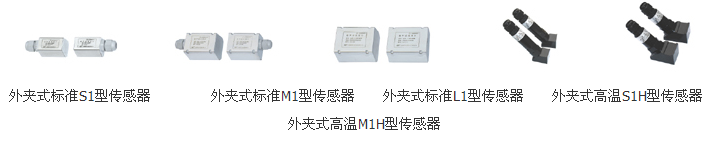

可选配固定外夹传感器
技术参数
标准S1型
标准M1型
标准L1型
高温S1H型
高温M1H型
适用管径
DN15～DN100
DN50～DN700
DN300～DN6000
DN15～DN100
DN50～DN700
材质
ABS
特殊高温材料
工作频率
1MHz
安装方法
V (N、W）法
V、Z法
Z法
V (N、W)法
V、Z法
标 定
整机配对标定
磁 性
有
无
适用温度
0℃～70℃
0℃～160℃
防护等级
IP68（可浸水工作，水深≤3米）
外形尺寸
45×30×30
60×45×45
80×70×55
90×85×24
90×82×29
质量(克/对)
75
250
650
94
150
介质种类
水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。
介质浊度
≤20000ppm且气泡含量小
适用管材
碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里。
管道衬材
环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等。
信号电缆
SEYV75-2型专用屏蔽电缆，单根可加长到300米，布线时电缆应外加金属套管以增加抗
干扰性，并注意：电缆不要与高压电缆并行，尽量避开变频器等干扰源。

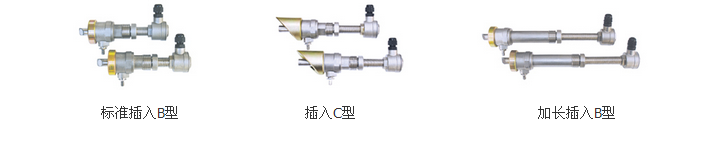

可选配固定插入传感器：

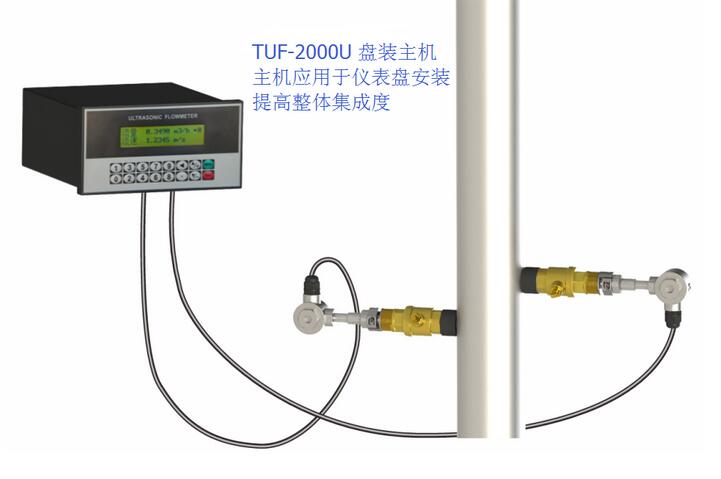

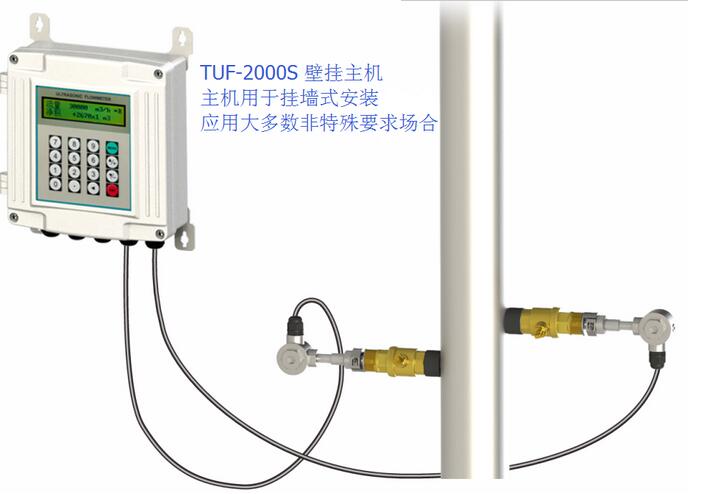

超声波流量计插入式传感器是指在被测管道上利用专用开孔工具在不停产的情况下在线打孔，使超声波流量计传感器和被测介质直接接触从而实现流量测量的一种安装方式，该款传感器解决了超声波流量计外缚式传感器在测量结垢较厚的管道时不易接收到信号及长时间测量信号衰减的问题，具有不停产安装、免维护、与管径无关、无压力损失等特点。
管道材质为碳钢或不锈钢时可直接焊接安装，对于不可直接焊接的管道，如铸铁、玻璃钢、PVC、水泥管等需配备厂家制作的专用管箍方可安装，为防止漏水，用户订货时请提供被测管道的准确外径或周长。
|
技术参数 |
标准插入B型（直插式） |
插入C型（斜插式，不常用） |
加长插入B型（水泥管用） |
|
适用管径 |
DN80mm以上 |
||
|
材 质 |
球阀与探杆：不锈钢316L；球阀底座：普通碳钢(不锈钢选配) |
||
|
工作频率 |
1MHz |
||
|
适用管材 |
碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、水泥管等管道，允许有衬里 备注：1、碳钢、不锈钢可直接焊接(不锈钢管道须采用不锈钢底座，用户订货时请注意)。 2、其它管采用管箍方可安装(管箍材质：碳钢,订货时请提供准确的管道外径或周长)。 |
||
|
安装方式 |
Z法 |
||
|
适用温度 |
－40℃～160℃ |
||
|
开孔尺寸 |
Ф19mm(安装时使用厂家提供的专用开孔器，可实现带压不停产安装) |
||
|
压力等级 |
1.6MPa(安装时压力＜0.8MPa） |
||
|
防护等级 |
IP68（可浸水工作，水深≤3米） |
||
|
安装空间 |
井壁到管壁≥550mm |
井壁到管壁≥360mm |
井壁到管壁≥700mm |
|
长度 |
186mm |
228mm |
330mm |
|
介质种类 |
水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。 |
||
|
介质浊度 |
≤20000ppm且气泡含量小 |
||
|
信号电缆 |
SEYV75-2型专用屏蔽电缆，单根可加长到300米，布线时电缆应外加金属套管以增加抗干扰性， |
||
订购便携式超声流量计须知：
订购便携式超声流量计时请提供下列参数：
被测介质名称;管径范围;工作压力：高承受压力；工作温度：测量液体的zui低、高温度；
材质要求：接液材质，如不知道用哪种材质，可以向我们咨询（一般装液体的是什么材质我们就可以用什么材质）；
特殊要求：请在订货前详细注明，如是否要带远传等等。
