螺旋双转子流量计
螺旋双转子流量计（以下简称流量计）是用于管道中液体流量的测量和控制的仪表。流量计可以选用不同的材料制造，广泛应用于石油、化工、轻工、商业和科研等部门，特别适用于原油、精炼油、轻烃等工业液体的计量，是目前国内zui新一代容积式流量计。
该流量计装有指针、字轮计数器、可指示出流量的累积量，带回零装置的计数器还可以指示出单次累计，并可输出电脉冲信号，供二次仪表或计算机检测，作自动控制和数据处理等用。特点：1、测量精度高、流量范围宽、重复性好
2、螺旋转子转动均匀、震动小、寿命长
3、对被测液体的粘度变化不敏感。
4、结构简单、外形尺寸小、重量轻
5、安装容易
工作原理
本流量计属容积式流量计，它是以螺旋转子（测量元件）的空槽部分和计量箱内壁组成一封闭空腔（见图中阴影部分）作为测量室，转子每转一周可输出8倍空腔的容积，因此，流体的流量正比于螺旋转子的转速，将转子转数的累计转化为流体流量的计量
结构
流量计主要由本体、一对螺旋转子、磁性联轴器、减速机构、调整齿轮、计数器及发讯装置组成。
螺旋转子的转数，通过磁性联轴器和一系列齿轮组成的减速机构，传到表头计数器。磁性联轴器主要由主动磁钢和从动磁钢组成，采用磁性联轴器可以提高流量计的工作压力和工作温度，操作安全，也可减轻维修工作。
主要技术性能
1. 公称通径：25、40、50、80、100、150、200、250、300。
2. 允许基本误差（%）：±0.2、±0.5。
3. 重复性误差（%）：0.2级为0.07、0.5级为0.17（0.5级）。
4. 允用工作压力（Mpa）：1.6、2.5、4、6.4。
5. 被测介质温度（℃）：－40～+60、－40～+120、100～300。
6. 被测介质粘度（Mpa·s）:0.6～200。
流量计的主要材质：不锈钢、铸钢、316
规格和流量范围
流量计流量范围（0.5级流量计）见下表
| 公称通径（mm） | 流量范围（m3/h） | ||
| 0.6～2mpa·s | 2～8mpa·s | 8～200mpa·s | |
| 25 | 1.5~10 | 1～10 | 1~10 |
| 40 | 3~22 | 2.5~25 | 2．5~25 |
| 50 | 4．5～36 | 9~36 | 9～36 |
| 80 | 10～100 | 15~100 | 20～100 |
| 100 | 13～135 | 15～150 | 25～150 |
| 150 | 28～225 | 25～250 | 55～250 |
| 200 | 42～342 | 38～380 | 90～380 |
| 250 | 70～550 | 60～600 | 130～450 |
| 300 | 110～880 | 100～1000 | 220～700 |
2当被测介质温度在+100～300℃时，其zui大流量乘以系数0.8求得
故障分析与排除
流量计运行中可能发生故障。其故障现象及原因和处理方法见下表
表中故障现象、原因和处理方法
| 现象 | 原因 | 处理方法 | 备注 |
| 螺旋转子不转 |
1、管道中有杂物 2、过滤顺损坏，杂物进表内，齿轮卡住 3、由于流量过大，轴承磨损，产生螺旋转子碰撞内膛，引起卡住 |
1、清洗流量计及管道 2、修理过滤器 3、更换轴承，保证间隙能灵活转动 |
1、新安装开车时易发生 2、流量不能太大 |
|
螺旋转子转动， 指针不动或时走时停 |
1、转动部分松动，损坏或不灵活 2、磁联轴顺滑动 3、齿轮部件卡住 |
1、重新紧定紧固件，清除不灵活处 2、检查磁联轴器是否灵活和磁力强弱 3、排除齿轮部件的故障 |
|
| 流量计负误差大 |
1、旁路阀门渗漏 2、螺旋转子，计量室内壁或轴承遭磨损或腐蚀 3、流量低于下限 4、磁联轴器滑动或齿轮系统周期性障碍 5、实际液粘度小于检验液粘度 |
1、检查旁路阀门 2、更换轴承，检查齿轮，调整间隙 3、增大流量 4、修配或更换磁联轴器或齿轮系统 5、选择与实际液粘度相近的检验液检验流量计或作粘度修正 |
修理后重新调整检验 |
| 流量计正误差大 |
1、流量有大的脉动或含有气体 2、实际液粘度大于检验液粘度 3、关小进口阀时，介质末充满计量室计量出 |
1、减少流量脉动或增加气体分离器 2、选择与实际液粘度相近的检验液检验流量计或作粘度修正 3、用流量计出口阀调控介质流量 |
修理后重新调整检验 |
| 二次表指示值多于一次表指示值 | 发讯叶片插入或发讯器口内不合适 | 调整发讯器位置 | |
| 二次表指示值小于一次表指示值 |
1、发讯叶片处的紧定螺钉松动 2、发讯器掉步 |
1、紧固紧定螺钉 2、调整发讯叶片与发讯器间的间隙 3、用酒精精洗发讯器接口 |
|
| 二次表不指示 |
1、开路或短路 2、发讯器损坏 |
1、查线路 2、更换发讯器 |

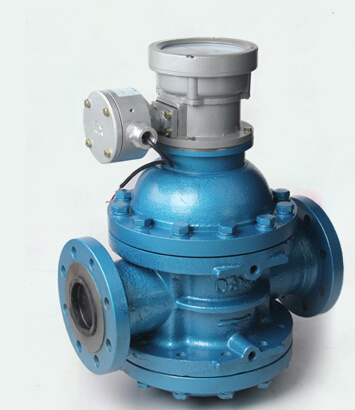

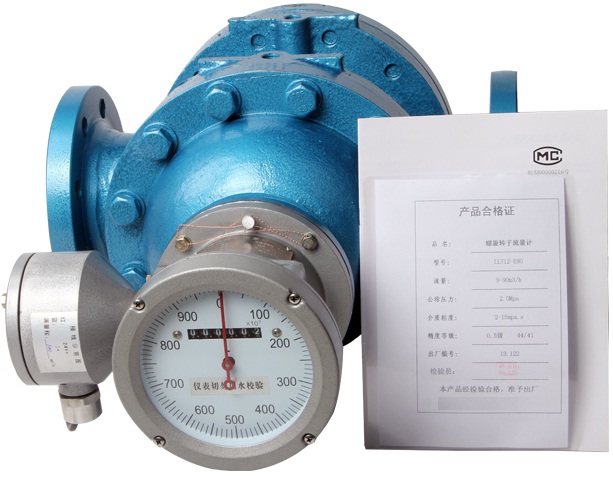

螺旋双转子流量计实物展示及发货包装
