重油椭圆齿轮流量计

椭圆齿轮流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点，选用不同的制造材料，可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。

流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是一定密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量. 流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成.
材质可以分为：普通铸铁型(A)、铸钢型(E)、不锈钢型(B)椭圆齿轮流量计
精度等级分为0.5级和0.2级（一般工作在-10℃--+60℃）
使用介质温度：（环境温度可-41℃--+50℃）
LC-ABE:（-20℃--+60℃）；在高温调整下，加高温散热筒可达60℃--200℃
椭圆齿轮流量计外型尺寸
铸铁型、铸铁高粘型、铸铁高温型、铸铁变形型椭圆齿轮流量计外形尺寸
                                                                                                    单位：mm

公称通径	L	H	A	B	D	D1	N（个）	Φ
10	150	100	165	210	90	60	4	14
15	170	118	172	226	95	65	4	14
20	200	150	225	238	105	75	4	14
25	260	180	232	246	115	85	4	14
40	245	180	249	271	145	110	4	18
50	340	250	230	372	160	125	4	18
65	420	325	270	386	180	145	4	18
80	420	325	315	433	195	160	8	18
100	515	418	370	458	215	180	8	18
150	540	515	347	557	280	240	8	23
200	650	650	476	720	335	295	12	23


（二）铸钢型、铸钢高粘型、铸钢高温型椭圆齿轮流量计外形尺寸
                                                                                              单位：mm

公称通径	L	H	B	A	D	D1	N（个）	Φ
15	200	138	232	180	105	75	4	14
20	250	164	220	160	125	90	4	18
25	300	202	252	185	135	100	4	18
40	300	202	293	208	165	125	4	23
50	384	262	394	312	175	135	4	23
80	450	337	452	332	210	170	8	23
100	555	442	478	310	250	200	8	25
150	540	510	557	347	300	250	8	26
200	650	650	720	476	36	310	12	26

铸铁、铸钢高温型椭圆齿轮流量计外形尺寸：DN15~DN25，A、B尺寸按上表数据加160mm热延伸管：DN40~DN80，A、B尺寸按上表尺寸加300mm热延伸管，其余尺寸同上表相应尺寸。
（三）不锈钢型椭圆齿轮流量计外形尺寸
                                                                                             单位：mm

公称通径	L	H	B	A	D	D1	N（个）	Φ
15	208	120	228	172	95	65	4	14
20	236	150	238	225	105	75	4	14
25	287	195	246	232	115	85	4	14
40	265	178	349	265	145	110	4	18
50	265	178	349	265	160	125	4	18
65	365	260	436	319	180	145	4	18
80	420	305	459	324	200	160	8	18
100	515	400	554	373	220	180	8	18
150	540	515	607	397	280	240	8	23


常见故障原因、排除方法

故障现象	原因	措施	备注
椭圆齿轮不转	1.管道中有杂物。2.被测液体含杂物多，过滤器损坏。杂物进入表内，齿轮卡住。	拆洗仪表与管道，修理过滤器。
轴向密封联轴器漏液	密封填料磨损或缺乏密封油	拧紧压盖或更换填料，加填密封油。
指针转动不稳定，或时停时走	指针、垫卷等有松动或转动件转动不灵活	重新紧固，消除不灵活现象
小流量误差偏负过大	椭圆齿轮与计量箱壁相碰，原因轴承磨损，或计量箱变形	更换轴承，修理变齿处的计量箱壁和齿轮，使转动灵活，保证所需间隙。	修理后要校定。
误差变化过大	流体大脉动或含有气体。	减少脉动或加装气体分离器
误差过大，但zui大zui小误差之差不超过±1％	使用期超过，或检修后间隙等发生变化	重新校检调整。
发信器无信号	1发信块位置不当	重新调整位置左右、前后移动
	2极性接反	重新改接：1.“＋”接红线2.“－”接黑线。

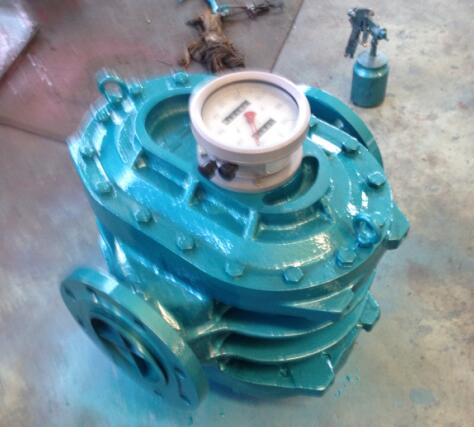

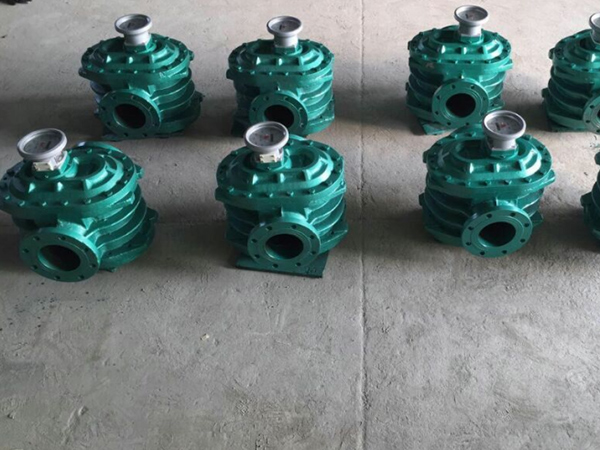

大口径椭圆齿轮流量计

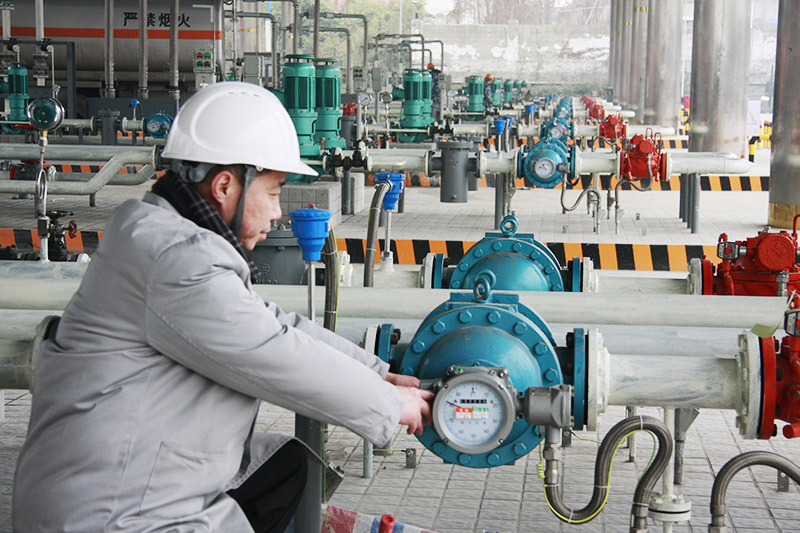

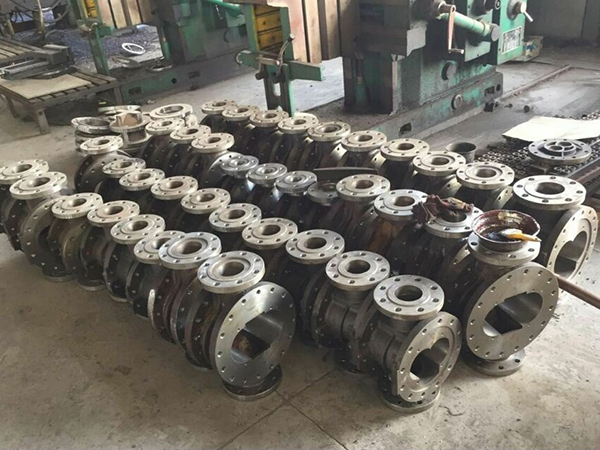

椭圆齿轮流量计现场应用
