插入式涡轮流量计

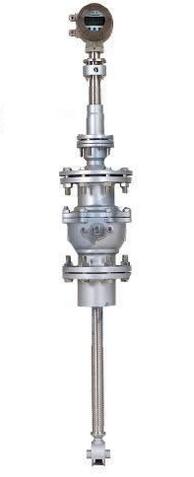

插入式涡轮流量计按照传感器形式不同,分为LWCB/Q切向式传感器和LWCB/Q轴向式传感器。 插入式涡轮流量计传感器(简称传感器)与显示仪表配套,组成插入式涡轮流量计,可以广泛用于大口径管道源水,循环水,净水等液体流量和总量的测量。
插入式涡轮流量计特点
1.LWCB/Q切向式传感器的特点
2. LWCB/Q轴向式传感器的特点
被测管道实测内径mm
插入杆长度mm
对应于公称通径DN的流量范围m3/h
全流量范围
准确度为显示值的±2.5%的流量范围
准确度为显示值得±5%的流量范围
150
906
13-200
20-200
<20-13
200
23-300
40-300
<40-23
250
36-450
62-450
<62-36
300
52-650
90-650
<90-52
350
70-900
120-900
<120-70
400
92-1100
160-1100
<160-92
500
1106
150-1800
250-1800
<250-150
600
220-2500
360-2500
<360-220
700
280-3500
450-3500
<450-280
800
380-4500
640-4500
<640-380
900
1306
460-5800
800-5800
<800-460
1000
600-7000
990-7000
<990-600
1100
700-8500
1200-8500
<1200-700
插入杆长度mm
对应于公称通径DN的流量范围m3/h
全流量范围
准确度为显示值的±2.5%的流量范围
准确度为显示值得±5%的流量范围
150
900
7-200
10-200
<10-7
200
12-300
20-300
<20-12
250
18-450
31-450
<31-18
300
26-650
45-650
<45-26
350
35-900
60-900
<60-35
400
46-1100
80-1100
<80-46
500
1100
75-1800
125-1800
<125-75
600
110-2500
180-2500
<180-110
700
140-3500
225-3500
<225-140
800
190-4500
320-4500
<320-190
900
1300
230-5800
400-5800
<400-230
1000
300-7000
495-7000
<495-300
1100
350-8500
600-8500
<600-350
插入式涡轮流量计技术参数
抗杂质能力强,切向式叶轮在转动时可随时释放流体中悬浮杂物,使其不缠绕在切向式叶轮的叶片上。
抗电磁干扰和抗振能力强。
传感器和显示仪器的结构及原理都非常简单、直观,用户特别容易掌握其使用和维修技术。
更换叶轮和轴承后,仪表系数不变。
流量范围宽,下限流速低。
成套流量计对流体总量的计量误差小。
几乎无压力损失,节省动力电耗。
传感器可露天安装,整个传感器可长期淹没在水中使用。
有截止阀的传感器,安装和拆卸时都不需断流。
水平、竖直、倾斜的管道均可使用。
成套流量计的购置、安装和装修费用低。
传感器和显示仪表的结构及原理都非常简单、直观、用户特别容易掌握其使用和维修技术。
抗电磁干扰和抗振能力强。
更换叶轮和轴承后,仪表系数不变。
流量范围宽,下限流速低。
成套流量计对流体总量的计量误差小。
几乎无压力损失,节省动力电耗。
传感器可露天安装,整个传感器可长期淹没在水中使用。
有截止阀的传感器,安装和拆卸时都不须断流。
水平、竖直、倾斜的管道均可使用。
成套流量计的购置,安装和维修费用低。
被测管道实测内径mm
LWCB/Q产品分类
产品结构图
仪表型号
LWCB/Q-1
LWCB/Q-2
拆装方式
断流后拆装
不需断流,关闭球阀后即可拆装
精确度
±2.5%
±2.5%
显示器
可选
可选
输出信号
可选:脉冲或4-20mA
可选:脉冲或4-20mA
通讯接口
可选RS485
可选RS485
供电电源
+24VDC±15%
+24VDC±15%
防爆等级
可选ExdIIBT6或ExiaIICT4
可选ExdIIBT6或ExiaIICT4
防护等级
IP65
IP65
整机功耗
<1W
<1W
仪表材质
304SS
304SS
公称压力
1.0MPa
1.0MPa
测量范围
-20℃~120℃
-20℃~120℃
环境温度
-20℃~70℃
-20℃~70℃
