DK800玻璃转子流量计
DK800玻璃转子流量计是一种用来测量封闭管道中单向非脉动流体(液体或气体)流量的过程检测仪表合肥康仪测控的DK800流量计有引进德国科隆(KROHNE)公司的产品技术，规格品种齐全，工艺水平先进，重量稳定可靠，广泛用于化工，石油，轻工，医药，化肥，化纤，食品，染料，造纸及国防，科研各个部门，常州双诚仪表亦可为用户专门配套制造各种需求测量范围的DK800流量计。

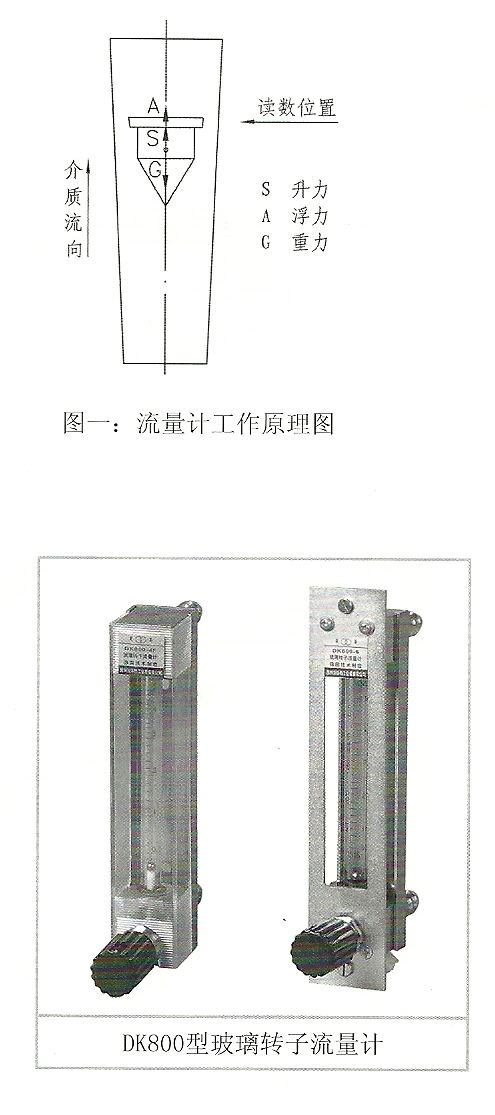

DK800玻璃转子流量计是一种变面积式流量计，DK800玻璃转子流量计主要由一根自下而上扩大的垂直玻璃锥管和一只可随流量大小上下移动的浮子组成(见图一)，当流体自下而上流经锥管，流体动能在浮子上产生升力S和流体的浮力A使浮子上升，由于锥管内壁与浮子之间的环形流通面积增大，流体动能在浮子上产生的升力随之下降。当S与浮子力A之和等于浮子自身重量力G时，浮子处于平衡状态，稳定在某个高度，该高度位置就代表流体通过流量计的流量值，因为流经DK800玻璃转子流量计的流量与浮子上升高度，亦即于流量计的流通面积之间存在着一定的比例关系，所以浮子的高度位置可作为流量量度。

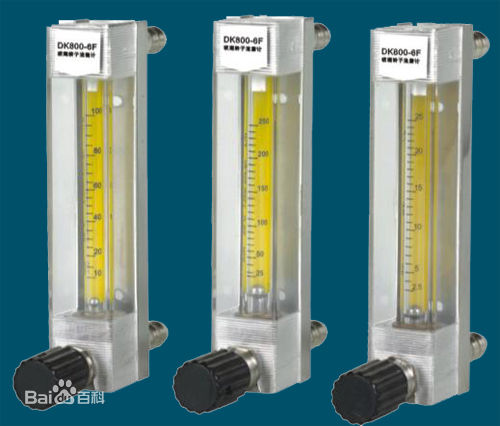

DK800型玻璃转子流量计
DK800玻璃转子流量计引进德国科隆(KROHNE)公司专有技术和设备制造，按DK800玻璃转子流量计用途，结构特点，安装方式不同，有普通型(DK800)和耐腐型(DK800-F)，面板式等多种品种,适用于小流量测量。DK800流量计不需要从管道上拆下即可更换锥管和浮子。其中DK800-2(F)型可对小流量进行测量，zui小检测流量范围液体0.002L/H,空气0.1L/H。
1： DK800主要技术参数表
|
(1)DK800测量范围：
水(20℃) 0.002~160L/H
空气(1.2×105pa，20℃) 0.1~4300L/H
|
(5)浮子形状：球形，锥型
|
|
(6)允许被测流体状况：
zui大压力：1.0,1.6MPA
介质温度：-5~+120℃
工作环境温度：-20~+100℃
-20~+65℃
|
|
|
(2)刻度范围度：10:1
|
(7)总长：145
|
|
(3)准确度等级： 2.5级;4级
|
|
|
(4)锥管类型：光锥管，带筋管
锥管长度：100mm
标尺流量标尺
|
(8)连接方式：软管，金属管
|
|
(9)重量：0.4KG
|
注：引进型DK800玻璃转子流量计准确度等级的计算公式符合国际先进标准VDI/VDE3513，误差取1/4引用误差+3/4相对误差
2 ：DK800型号规格表
|
公称通径
(mm)
|
型号
|
测量范围(L/H)
|
浮子材质
|
|
|
水(20℃)
|
空气
(1.2×105pa，20℃)
|
|||
|
2
|
DK800-2
DK800-2F
|
0.002~0.02
0.004~0.04
|
0.1~1.3
0.5~2.7
|
玛瑙或刚玉球
|
|
4
|
DK800-4
DK800-4F
|
0.25~2.5
|
0.5~5
0.8~8
1.6~16
4~40
6~60
|
玛瑙或
0Cr18Ni12Mo2Ti
|
|
6
|
DK800-6
DK800-6F
|
0.5~5
1.2~12
2.5~25
4~40
6~60
10~100
16~160
|
10~100 180~1800
25~250 240~2400
50~500 300~3000
80~800 350~3500
100~1000 430~4300
|
0Cr18Ni12Mo2Ti
|

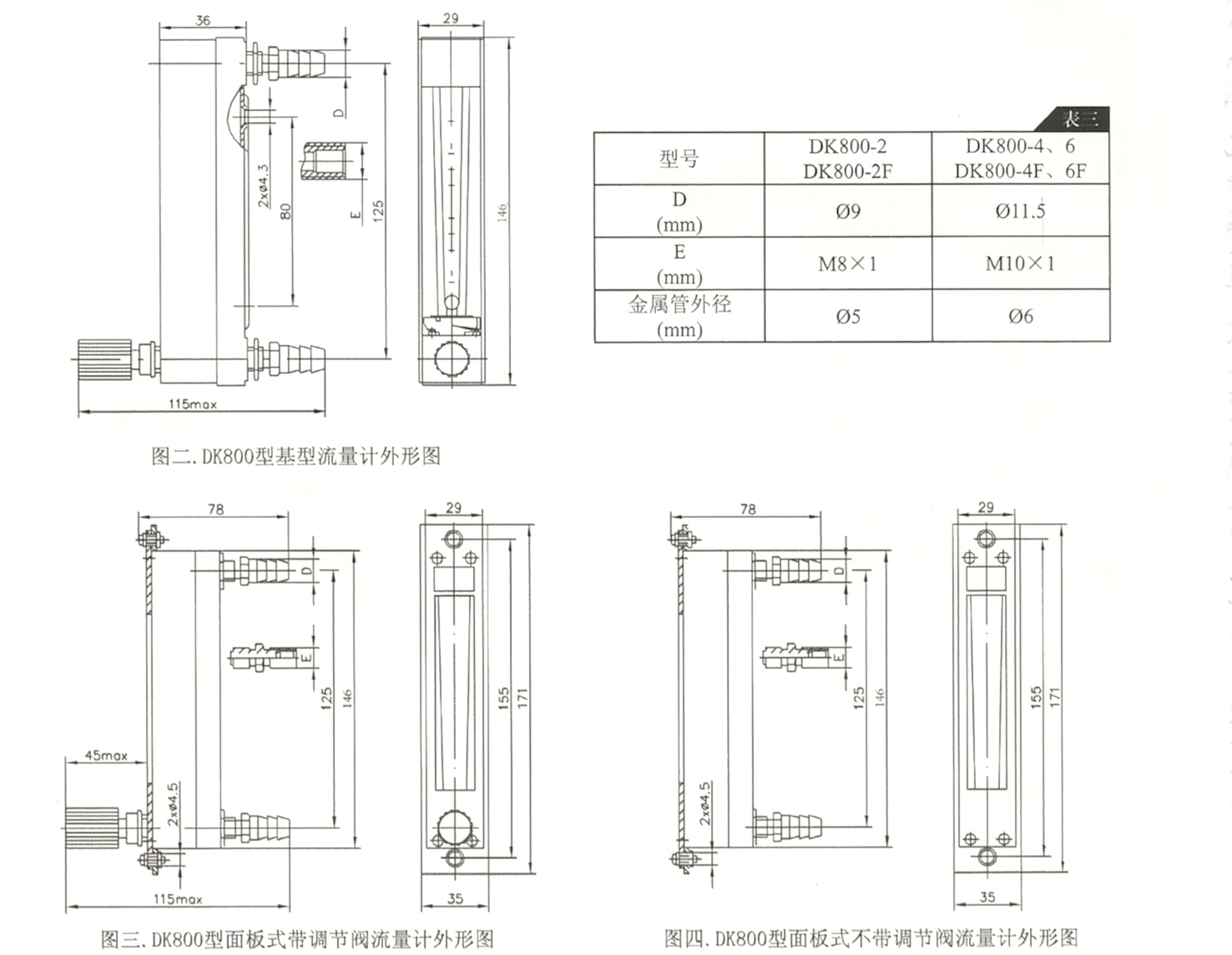

3：DK800外形安装尺寸
