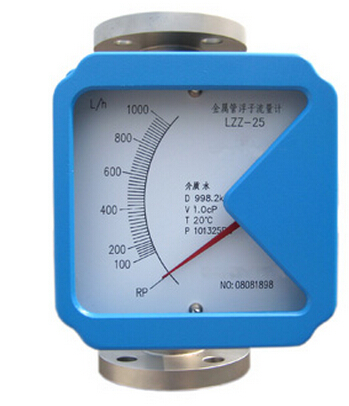

公司电话：0551-65350352金属浮子流量计
LZ系列金属浮子流量计适用于小口径和低流速介质 流量测量；工作可靠，维护量小，寿命长；金属管浮子流量计对于直管段要求不高 ；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光 单轴灵敏指示；非接触磁耦合传动；金属管浮子流量计全金属结构，适于高温、高 压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池、交流供电方式；多参数标定功能；金属管浮子流量计带有数据恢复，数据备份及掉电保护功能.
一、金属浮子流量计技术参数
测量范围:水（20℃）1-200000 l／h
空气（20℃，0．1013MPa）0．03－4000m3／h
参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度： 标准型1．5级 特殊型1．0级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1．6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：高可达400℃
介质粘度：DN15: ?5mPa.s(F15.1-F15.3)
?30mPa.s(F15.4-F15.8)
DN25: ?250mPFa.s
DN50-DN150: ?300mPa.s
环境温度：液晶型－30℃－+85℃
指针型－40℃－+120℃
连接形式：标准型：DIN2501标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
电缆接口：M20＊1．5
供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC ）
交流型：85－265VAC 50HZ
电池型：3.6V镍氢电池
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出
特殊型：继电器输出
脉冲输出：累积脉冲输出，zui小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65
防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6
二、金属浮子流量计产品选型
|
测量管结构 |
接液材质 |
管道口径 |
附加结构 |
|||||||||
|
50 |
下进上出 |
R0 |
0Cr18Ni12Mo2Ti |
RP |
PTFE |
DN15 DN25 DN50 DN80 DN100 DN150 DN200 |
无 |
|
||||
|
51 |
下进上横出 |
R1 |
321 |
Ti |
钛合金 |
T |
夹套 |
|||||
|
52 |
下横进上横出 |
R2 |
302 |
|
|
Z |
阻尼 |
|||||
|
53R |
右进左出 |
R4 |
304 |
|
|
G |
高温 |
|||||
|
53L |
左进右出 |
RL |
316L |
|
|
Y |
高压 |
|||||
|
指示器形式代码 |
||||||||||||
|
M1 |
就地指示型，方形外壳，机械指针指示瞬时流量 |
|||||||||||
|
M2 |
方形外壳，机械指针指示瞬时流量，液晶显示瞬时/累积流量 |
|||||||||||
|
M3 |
圆形壳体，多功能指示器 |
|||||||||||
|
|
无 |
只限M1、M4指示器 |
||||||||||
|
A |
85-265VAC 50HZ供电，4-20mA输出，可带背光，报警为继电器 |
|||||||||||
|
B |
电池供电，无信号输出，，无背光，无报警，只限M2、M4指示器 |
|||||||||||
|
C |
24VDC两线制供电，4-20mA输出，不带背光 |
|||||||||||
|
D |
24VDC三、四线制供电，4-20mA输出，可带背光 |
|||||||||||
|
|
无 |
普通布防爆 |
||||||||||
|
i |
本安防爆 |
|||||||||||
|
d |
隔爆型，圆形壳体 |
|||||||||||
|
|
无 |
无报警或脉冲输出 |
||||||||||
|
K1 |
上限报警或一路脉冲输出 |
|||||||||||
|
K2 |
下限报警或一路脉冲输出 |
|||||||||||
|
K3 |
上、下限报警或两路脉冲输出 |
|||||||||||
|
|
无 |
不带背光 |
|
|||||||||
|
L |
带背光 |
|
||||||||||
|
|
H |
HART协议 |
||||||||||
|
M |
MODBUS协议 |
|||||||||||
三、金属浮子流量计流量范围
4.0-40
6.3-63
10-100
16-160
25-250
40-400
63-630
4.0-40
6.3-63
10-100
16-160
25-250
40-400
0.11-1.1
0.18-1.8
0.28-2.8
0.48-4.8
0.7-7.0
1.0-10.0
1.6-16.0
6.5
6.6
6.6
6.8
7.0
8.6
11.1
5.5
5.6
5.6
5.8
6.1
7.3
7.2
7.3
7.5
8.0
10.8
10.0
14.0
160-1600
250-2500
400-4000
100-1000
160-1600
250-2500
4.5-45
7-70
11-110
8.0
10.8
15.8
6.0
6.8
9.2
8.8
12.0
19.0
1000-10000
1600-16000
630-6300
000-10000
25-250
40-400
11.0
17.0
9.4
14.5
10.4
15.5
4000-40000
2500-25000
80-800
9.5
8.0
18.5
四、金属浮子流量计订货须知
1.根据测量流体是气体或液体,正确远用气体或液体金属管浮子流量计。
2.被测流体无腐蚀性选用普通型，有腐蚀性选用耐腐型。
3.订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。根据用户提出的密度等进行刻度修正，制作特殊的流量标尺。
4.根据被测流体的测量范围、应用场合等选择合适型号的规格品种。如有特殊要求的流量计，请来公司或来函与销售部联系。
