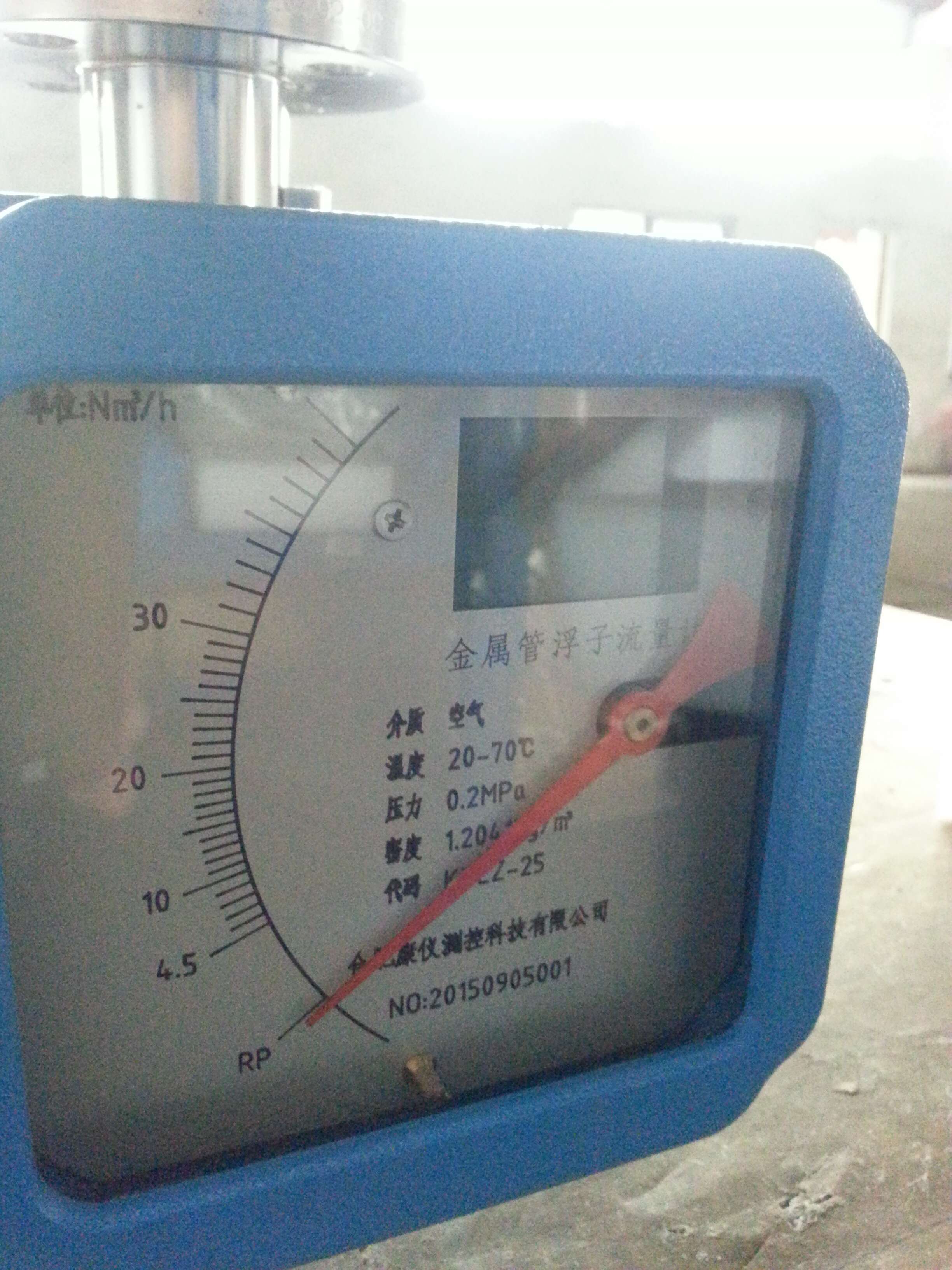

液晶显示金属管浮子流量计
一、液晶显示金属管浮子流量计概述
LZ系列液晶显示金属管浮子流量计用于封闭管道中液体、气体或蒸汽的流量测量，在过程控制中的广泛应用，特别适合中小流量的控制和测量。它是由锥管、浮子、指示器、转换器组成。流体流进锥管浮子上升，其升力M与重力G平衡时，浮子的位移通过磁钢传递给指示器就地指示流量或再由转换器转换成相应的电信号（二线制4-20mA,三线制0-10 mA,四线制4-20 mA、0-20mA）可与DDZ-Ⅱ、 DDZ-Ⅲ型电动单元组合仪表，I系列、EK系列等仪表匹配，也可与计算机联网实现流量的远距离显示，记录、调节，积算和控制。
根据用户要求可同时指示标准状态流量和实际工作状态的流体流量（根据用户提供、流量、温度、密度、压力等参数由计
算机计算完成）亦即可作2-3种刻度指示，输出信号和刻度一致而且线性。
为100mm和50mm二种，亦可按客户要求定制。
如0Cr16 Ni60Mo16W4;内衬聚四氟乙烯（PTFE）4F或46F、玻璃、橡胶等。
装高度可由客户定。
测量范围见表1
量程比：10：1；（根据用户可达15：1）
精度等级：2.5；特殊1.5；
压力损失：6.5KPa -38.2KPa
流体温度：-80-400℃（内衬氟塑料为-80--+90℃）
流体粘度：15≤5mPa?S; 25-150≤300mPa?S
工作压力：1.6MPa、2.5 MPa、4.0 MPa、6.3 MPa（≥10 MPa）
连接方式：法兰连接（螺纹连接请与厂协商）
按JB81-59;JB82-59
输出电信号：二线制4-20mA，三线制0-10mA。
电源电压：24V±20%DC(与输出无影响)
电源消耗：约25mA
电信号温度影响：0.5%/10℃
负载电阻：0-10mA,0-1.2kΩ;4-20mA,0-500Ω
接线电缆：RVVP3×28/0.15;2×28/0.15;4×28/0.15
防暴等级：本安型：ibⅡCT5,配安全栅LB830S
隔爆型：dⅡBT5
传感器连接高度：标准型为250mm
磁过滤器高度：标准型：100mm(也可由用户定)
传感器安装形式：基型为250mm(也可由用户定)
指示器防蚀类别：防尘防滴（相当于IP65）
报警主要技术性能：
1．工作电压：12V±10%;低电平≤4V,高电平≥9V
2．5A 125V/3A 250V 常闭和常开触点各一对。
传输距离：1Km(金属屏蔽线)导线电阻不大于100Ω
4.0-40
6.3-63
10-100
16-160
25-250
40-400
63-630
4.0-40
6.3-63
10-100
16-160
25-250
40-400
0.11-1.1
0.18-1.8
0.28-2.8
0.48-4.8
0.7-7.0
1.0-10.0
1.6-16.0
6.5
6.6
6.6
6.8
7.0
8.6
11.1
5.5
5.6
5.6
5.8
6.1
7.3
7.2
7.3
7.5
8.0
10.8
10.0
14.0
160-1600
250-2500
400-4000
100-1000
160-1600
250-2500
4.5-45
7-70
11-110
8.0
10.8
15.8
6.0
6.8
9.2
8.8
12.0
19.0
1000-10000
1600-16000
630-6300
000-10000
25-250
40-400
11.0
17.0
9.4
14.5
10.4
15.5
4000-40000
2500-25000
80-800
9.5
8.0
18.5
四、金属管浮子流量计选型
|
测量管结构 |
接液材质 |
管道口径 |
附加结构 |
|||||||||
|
50 |
下进上出 |
R0 |
0Cr18Ni12Mo2Ti |
RP |
PTFE |
DN15 DN25 DN50 DN80 DN100 DN150 DN200 |
无 |
|
||||
|
51 |
下进上横出 |
R1 |
321 |
Ti |
钛合金 |
T |
夹套 |
|||||
|
52 |
下横进上横出 |
R2 |
302 |
|
|
Z |
阻尼 |
|||||
|
53R |
右进左出 |
R4 |
304 |
|
|
G |
高温 |
|||||
|
53L |
左进右出 |
RL |
316L |
|
|
Y |
高压 |
|||||
|
指示器形式代码 |
||||||||||||
|
M1 |
就地指示型，方形外壳，机械指针指示瞬时流量 |
|||||||||||
|
M2 |
方形外壳，机械指针指示瞬时流量，液晶显示瞬时/累积流量 |
|||||||||||
|
M3 |
圆形壳体，多功能指示器 |
|||||||||||
|
|
无 |
只限M1、M4指示器 |
||||||||||
|
A |
85-265VAC 50HZ供电，4-20mA输出，可带背光，报警为继电器 |
|||||||||||
|
B |
电池供电，无信号输出，，无背光，无报警，只限M2、M4指示器 |
|||||||||||
|
C |
24VDC两线制供电，4-20mA输出，不带背光 |
|||||||||||
|
D |
24VDC三、四线制供电，4-20mA输出，可带背光 |
|||||||||||
|
|
无 |
普通布防爆 |
||||||||||
|
i |
本安防爆 |
|||||||||||
|
d |
隔爆型，圆形壳体 |
|||||||||||
|
|
无 |
无报警或脉冲输出 |
||||||||||
|
K1 |
上限报警或一路脉冲输出 |
|||||||||||
|
K2 |
下限报警或一路脉冲输出 |
|||||||||||
|
K3 |
上、下限报警或两路脉冲输出 |
|||||||||||
|
|
无 |
不带背光 |
|
|||||||||
|
L |
带背光 |
|
||||||||||
|
|
H |
HART协议 |
||||||||||
|
M |
MODBUS协议 |
|||||||||||
