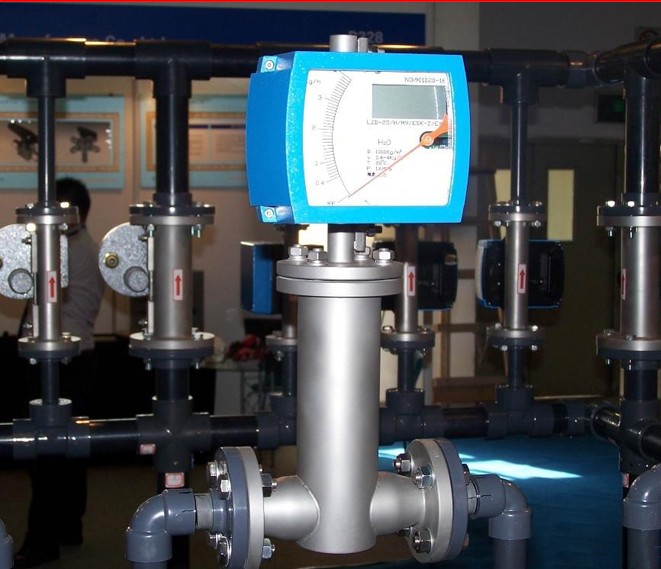

水平安装金属管浮子流量计
LZ系列金属管浮子流量计适用于小口径和低流速介质 流量测量；工作可靠，维护量小，寿命长；金属管浮子流量计对于直管段要求不高 ；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光 单轴灵敏指示；非接触磁耦合传动；金属管浮子流量计全金属结构，适于高温、高 压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池、交流供电方式；多参数标定功能；金属管浮子流量计带有数据恢复，数据备份及掉电保护功能.
一、金属管浮子流量计技术参数
测量范围:水（20℃）1-200000 l／h
空气（20℃，0．1013MPa）0．03－4000m3／h
参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度： 标准型1．5级 特殊型1．0级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1．6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：高可达400℃
介质粘度：DN15: ?5mPa.s(F15.1-F15.3)
?30mPa.s(F15.4-F15.8)
DN25: ?250mPFa.s
DN50-DN150: ?300mPa.s
环境温度：液晶型－30℃－+85℃
指针型－40℃－+120℃
连接形式：标准型：DIN2501标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
电缆接口：M20＊1．5
供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC ）
交流型：85－265VAC 50HZ
电池型：3.6V镍氢电池
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出
特殊型：继电器输出
脉冲输出：累积脉冲输出，zui小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65
防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6
二、金属管浮子流量计产品选型
|
测量管结构 |
接液材质 |
管道口径 |
附加结构 |
|||||||||
|
50 |
下进上出 |
R0 |
0Cr18Ni12Mo2Ti |
RP |
PTFE |
DN15 DN25 DN50 DN80 DN100 DN150 DN200 |
无 |
|
||||
|
51 |
下进上横出 |
R1 |
321 |
Ti |
钛合金 |
T |
夹套 |
|||||
|
52 |
下横进上横出 |
R2 |
302 |
|
|
Z |
阻尼 |
|||||
|
53R |
右进左出 |
R4 |
304 |
|
|
G |
高温 |
|||||
|
53L |
左进右出 |
RL |
316L |
|
|
Y |
高压 |
|||||
|
指示器形式代码 |
||||||||||||
|
M1 |
就地指示型，方形外壳，机械指针指示瞬时流量 |
|||||||||||
|
M2 |
方形外壳，机械指针指示瞬时流量，液晶显示瞬时/累积流量 |
|||||||||||
|
M3 |
圆形壳体，多功能指示器 |
|||||||||||
|
|
无 |
只限M1、M4指示器 |
||||||||||
|
A |
85-265VAC 50HZ供电，4-20mA输出，可带背光，报警为继电器 |
|||||||||||
|
B |
电池供电，无信号输出，，无背光，无报警，只限M2、M4指示器 |
|||||||||||
|
C |
24VDC两线制供电，4-20mA输出，不带背光 |
|||||||||||
|
D |
24VDC三、四线制供电，4-20mA输出，可带背光 |
|||||||||||
|
|
无 |
普通布防爆 |
||||||||||
|
i |
本安防爆 |
|||||||||||
|
d |
隔爆型，圆形壳体 |
|||||||||||
|
|
无 |
无报警或脉冲输出 |
||||||||||
|
K1 |
上限报警或一路脉冲输出 |
|||||||||||
|
K2 |
下限报警或一路脉冲输出 |
|||||||||||
|
K3 |
上、下限报警或两路脉冲输出 |
|||||||||||
|
|
无 |
不带背光 |
|
|||||||||
|
L |
带背光 |
|
||||||||||
|
|
H |
HART协议 |
||||||||||
|
M |
MODBUS协议 |
|||||||||||
三、金属管浮子流量计流量范围
|
通径
(mm)
|
流量范围
|
压力损失KPa
|
||||
|
水L/h
|
空气m3/h
|
水
|
空气
|
|||
|
常规型
|
防腐型
|
常规型/防腐型
|
常规型
|
防腐型
|
||
|
15
|
2.5-25
4.0-40 6.3-63 10-100 16-160 25-250 40-400 63-630 |
2.5-25
4.0-40 6.3-63 10-100 16-160 25-250 40-400 |
0.07-0.7
0.11-1.1 0.18-1.8 0.28-2.8 0.48-4.8 0.7-7.0 1.0-10.0 1.6-16.0 |
6.5
6.5 6.6 6.6 6.8 7.0 8.6 11.1 |
5.5
5.5 5.6 5.6 5.8 6.1 7.3 |
7.1
7.2 7.3 7.5 8.0 10.8 10.0 14.0 |
|
25
|
100-1000
160-1600 250-2500 400-4000 |
63-630
100-1000 160-1600 250-2500 |
3-30
4.5-45 7-70 11-110 |
7.0
8.0 10.8 15.8 |
5.9
6.0 6.8 9.2 |
7.7
8.8 12.0 19.0 |
|
50
|
630-6300
1000-10000 1600-16000 |
400-4000
630-6300 000-10000 |
18-180
25-250 40-400 |
8.1
11.0 17.0 |
6.8
9.4 14.5 |
8.6
10.4 15.5 |
|
80
|
2500-25000
4000-40000 |
1600-16000
2500-25000 |
60-600
80-800 |
8.1
9.5 |
6.9
8.0 |
12.9
18.5 |
|
100
|
6300-63000
|
4000-40000
|
100-1000
|
15.0
|
8.5
|
19.2
|
|
150
|
20000-100000
|
|
600-3000
|
19.2
|
|
20.3
|
四、金属管浮子流量计订货须知
1.根据测量流体是气体或液体,正确远用气体或液体金属管浮子流量计。
2.被测流体无腐蚀性选用普通型，有腐蚀性选用耐腐型。
3.订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。根据用户提出的密度等进行刻度修正，制作特殊的流量标尺。
4.根据被测流体的测量范围、应用场合等选择合适型号的规格品种。如有特殊要求的流量计，请来公司或来函与销售部联系。
