■ 概述
LC-W系列微量流量计是根据市场需求，在吸收国内外先进技术的基础上，开发的新颖的微量流量计。它具有流量小、结构简单、计量精度高、使用方便、寿命长等特点。对被测液体的粘度适应性强和对被测液体的流态无要求，对被测液体的压力大小无特殊要求，自流即可工作计量。显示仪表具有显示总流量、本次流量、瞬时流量及回零功能，并可实现现场显示和远传功能，特别适用于汽车耗油、锅炉燃油、医药、食品、化工原料、酒类、牛奶、植物油罐装等各种液体的微小流量的准确计量。
■ 工作原理
LC-W系列微量流量计由流量变送器和显示仪表两部分组成，流量变送器的计量腔内有一对计量转子，该转子与计量腔体组成若干已知体积的空腔作为计量单位。在进出口微压差的作用下，推动转子转动，并不断地把进口液体经计量腔计量后送至出口（见图1），同时传感器产生相应的电信号，并送至显示仪表，显示仪表处理后，即可显示出液体的瞬时流量和累计流量。

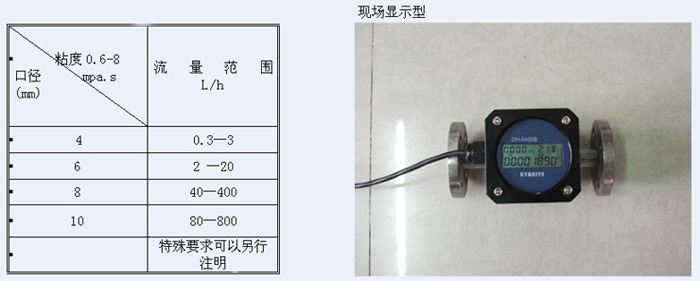

■ 特点  1.体积小，重量轻 ， 流量微小、精度高、寿命长  2.本体材料为不锈钢，适应于各种液体  3.脉冲输出型，采用三线制（正电源线，信号线与电源地线） 无触点 发讯可靠  传输距离远，方波输出，允许工作电压DC12V或24V  4.现场直读型，电子液晶显示，可显示累积量，瞬时量，4—20mA输出  ■ 主要技术参数  1.输出信号：矩形电压脉冲，DC12V供电时高电平＞9V，低电平＜1V：DC24V供电时高电平＞20V，低电平＜1V 或4-20mA模拟量信号  2.发讯频率与配套流量计流量大小成正比远传距离：1Km  3. 使用环境温度：-10～+80℃，0-150℃  4. 压力：自流，0.3，1.0，2.0MPa，4.0MPa  5. 脉冲当量： 0.0009L/P 0.0017L/P  （以实际标注为准）  ■ 构件材质  壳 体： 不锈钢  转 子： 铜，不锈钢
