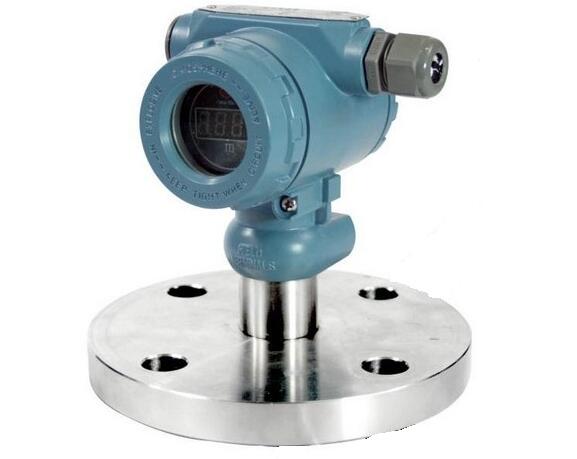

法兰式液位变送器
法兰式液位变送器被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。智能法兰式液位变送器由测量膜片与两侧绝缘片上的电极各组成一个电容器。 当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。
特点：
1. 结构简单：无任何可动或弹性元件，因此可靠性高，维护量极少。
2. 安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。
3. 调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。
4. 用途广泛；适用于高温高压、强腐蚀等介质的液位测量。
5. 小型化（2.4kg）全不锈钢法兰，易于安装
6. 过程连接与其它产品兼容，实现测量
7. 是采用H合金护套的传感器（），实现了优良的冷、热稳定性
8. 采用16位计算机的智能变送器
9. 支持向现场总线与基于现场控制的技术的升级。
主要技术指标 ：
有效检测范围：0-0.2-20m
精 度：0.5级、1级、1.5级
承压范围：负压、常压、高压(32MPa以下)
工作温度：-50～240℃
环境温度：-20～75℃
适用介质：酸、碱、盐或对聚四氟乙烯无腐蚀的任意介质
输出信号：4-20mA、二线制，带有基于HART协议的数字信号，远程操控
现场显示：模拟显示0-100%、数字显示、现场深度
选型表；
|
项目 |
代号 |
功能说明 |
||||||
|
变 送 器 结构形式 |
KY501L |
|
法兰式液位变送器（扩散硅） |
|||||
|
KY503L |
|
法兰式液位变送器（陶瓷） |
||||||
|
过程连接形式 |
D |
|
法兰DN50 PN4.0MPA |
|||||
|
E |
|
法兰DN80 PN4.0MPA |
||||||
|
S |
|
约定的特殊要求 |
||||||
|
过程连接材料 |
1 |
|
不锈钢 |
|||||
|
2 |
|
PTFE |
||||||
|
3 |
|
约定的特殊要求 |
||||||
|
输出信号 |
2 |
|
模拟信号4-20ma（二线制） |
|||||
|
4 |
|
模拟信号1-5V（3线） |
||||||
|
6 |
|
约定的特殊要求 |
||||||
|
现场显示表类型 |
N |
无现场显示 |
||||||
|
A |
模拟现场显示 |
|||||||
|
S |
约定的特殊要求 |
|||||||
|
精度等级 |
1 |
0.1（本安型除外） |
||||||
|
2 |
0.25 |
|||||||
|
3 |
0.5 |
|||||||
|
测量量程 |
-□ |
|
||||||
