浮球式液位变送器
一、概述
KY-UQZ-71XS智能浮球式液位变送器是以磁浮球为测量元件，通过磁耦合作用，使传感器内电阻成线性变化，由智能转换器将电阻变化转换成4~20mA标准电 流信号，并叠加HART信号输出或就地液晶显示，可现场显示液位的百分比、4~20mA电流及液位值，远传供给控制室可实现液位的自动检测、控制和记录。 该仪表适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量，尤其对于地下贮槽、贮罐的液位测量zui为理想。
二、浮球液位变送器主要特点
●智能电子部件由一块主机板和一块液晶屏组成；●可就地按键调整zui程和零点；
●符合HART协议，可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或修改；
●在采用HART协议的分散控制系统中同主机进行双向通讯；
●带有EEPROM，不因断电丢失数据。

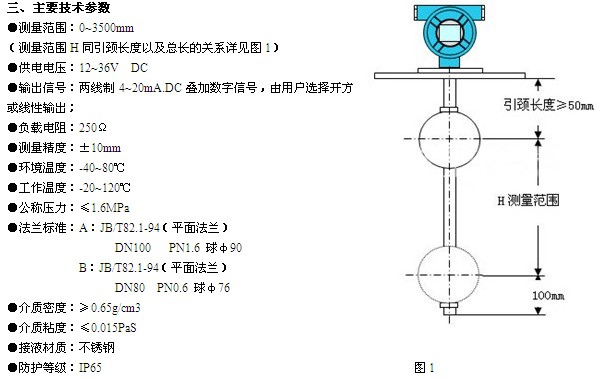

四、结构原理
UQZ-71XS磁浮球液位变送器由液位传感器和智能HART板（电流转换器）两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。五、产品选型表
| 型 号 | 规 格 编 码 | 内 容 | ||
| UQZ-71XS | 磁浮球液位变送器 | |||
| 01 | 顶置式 | |||
| 02 | 侧侧式 | |||
| 03 | 侧底式 | |||
| 04 | 支架式 | |||
| H | 测量范围H | |||
| * | 引颈长度(选01型时请注明) | |||
| UQZ-71XS | □ | □ | □ | |
六、浮球液位变送器安装形式
UQZ-71XS磁浮球液位变送器分以下四种安装方式A：顶置安装 B：侧侧安装 C：侧底安装 D：支架安装
（订货时请用户注明安装形式和引颈长度L值。）

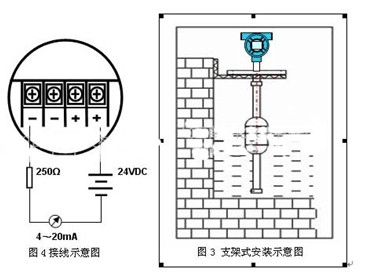

七、接线方式：（见图4）
八、浮球液位变送器操作说明
1、按键操作| 调零键[Z]、调整键[S]、功能键[M] | ||
| 操作内容 | 操作方法 | 备注 |
| 按键开锁 | 同时按下[Z]和[S]键5秒钟以上，便可开锁(LCD屏幕显示：OPEN)。 | |
|
PV值清零 (即零位调整) |
将浮球直接置于零位上，按键开锁后，再同时按下[Z]、[S]键2秒钟以上，便可将当前PV值设置为0，(LCD屏幕显示：PV=0) | 如果当前PV值与0值的偏差超出50%FS，PV值清零无效，(LCD屏幕显示：PVER) |
| 4mA点有源迁移 | 按键调零：将浮球置于零位，按下[Z]键2秒钟，变送器将输出4mA电流，完成调零操作。(LCD屏幕显示：LSET) | |
| 20mA点有源迁移 | 按键调满：将浮球置于满位，按下[S]键2秒钟，变送器输出20mA电流，完成调满操作。(LCD屏幕显示：HSET) | |
| 变送器数据恢复 | 先按下[Z]键，再接通电源，继续按住[Z] 5秒钟以上，如果LCD屏幕显示OK，则说明已将变送器数据恢复到出厂时状态，松开按键便可，若LCD显示FAIL，则说明示未对变送器进行过数据备份，无法将变送器数据恢复到出厂时状态。 | |
如果2分钟之内没有任何按键按下，变送器按键自动锁住，若要操作，需重新开锁。以上操作，使用调零键【Z】、调满键【S】即可实现，两按键变送器主板按键操作说明同上。不带表头显示外接电流表也可实现调整。
2、测量参数设置
测量参数设置时，连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C zui后按功能键确认并退出设置状态恢复显示状态。
| 显示内容 | 设置内容 | 操作方法 | |
|
0.888 ZEPO CM |
设置4mA点量程 | 按[Z]键选择修改的数字或小数点 | 按[S]键调整数值或小数点位置 |
|
100.00 SPRN CM |
设置20mA点量程 | 同上 | 同上 |
|
2.000 DPMP S |
设置阻尼时间 | 同上 | 同上 |
|
12.008 DISP mA |
设置显示模式 | 按[S]键选择显示模式(显示液位、电流、百分比) | |
|
3.6 FIX C CM |
固定电流输出 | 输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA) | |
九、浮球液位变送器订购仪表注意事项：
1.请按产品选型表正确填写内容2.请注明选型表内未包容的内容
◆工作压力；
◆介质比重；
◆介质温度；
◆针对您提出的特殊要求，可为您进行特殊操作设计。
