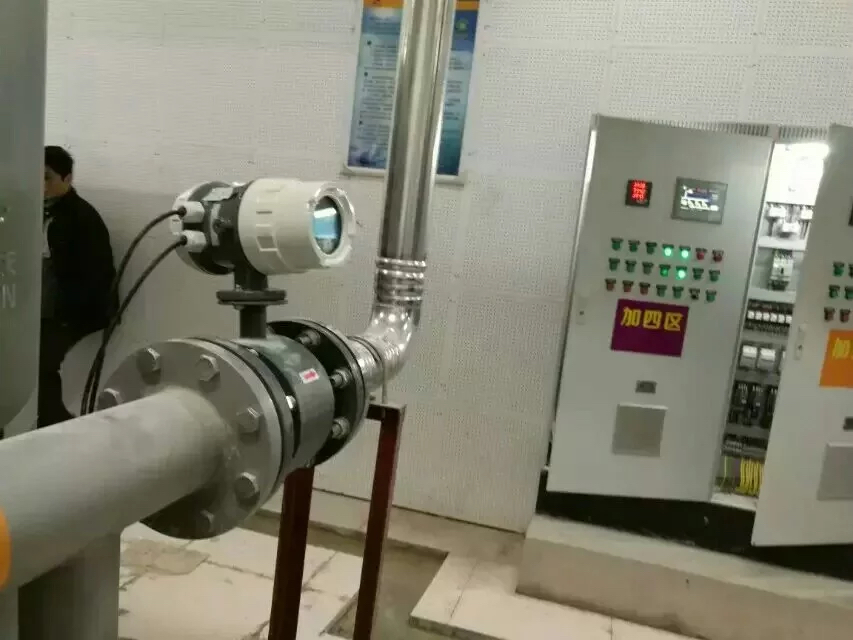

电磁流量计安装要求

       电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：

1. 增加前后直管段的长度

2. 采用一个流量稳定器

3. 减少测量点的截面。

1．对外部环境的要求

1．1．流量计应避免安装在温度变化很大或受到设备高温辐射的场所，若须安装时，须有隔热、通风的措施。

1．2．流量计zui好安装在室内，若须安装于室外，应避免雨水淋浇，积水受淹及太阳暴晒，须有防潮和防晒措施。

1．3．流量计应避免安装在含有腐蚀性气体的环境中，须安装时，须有通风措施。

1．4．为了安装、维护、保养方便，在流量计周围需有充裕的安装空间。

1．5．流量计安装场所应避免有磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。

2．1．对直段的要求

为了改善涡流与流场畸变的影响，流量计安装的前、后直管段长度有一定要求，否则会影响测量精度（也可安装整流器，尽量避免在靠近调节阀和半开阀门之后安装）。

2．2．对工艺管的要求

流量计对安装点的上、下游工艺管有一定的要求，否则影响测量精度。

a．上、下游工艺管的内径与传感器的内径相同，并应满足：0.98DN≤D≤1.05DN（式中DN：传感器内径，D：工艺管内径）

b．工艺管与传感器须同心，同轴偏差应不大于0.05DN

2．3．旁通管的要求

为了方便检修流量计，zui好为流量计安装旁通管，另外，对重污染流体及流量计需清而流体不能停止的，须安装旁通管。

a．方便流量计的检修

b．对重污染流体须安装

c．流体不能停止而流量计需清洗

3．1．对直管段的要求

入口/出口直管段：入口应≥10×DN；出口应≥5×DN

3．2．对接地点要求

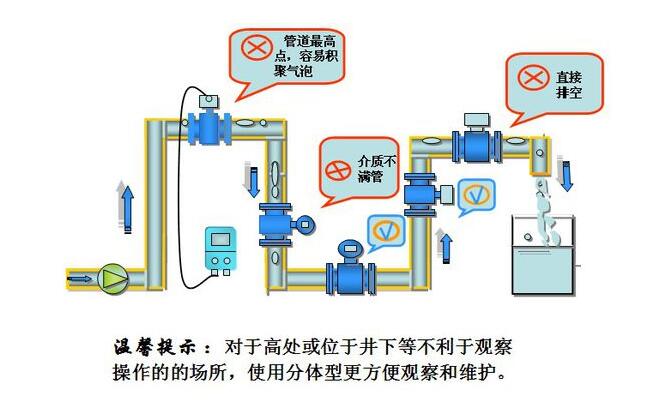

为了使仪表可靠的工作，提高测量精度，不受外界寄生电势的干扰/传感器应有良好的接地，接地电阻小于10.（若金属管道接地良好时，无须专设接地装置）3．3 对安装位置要求如图所示

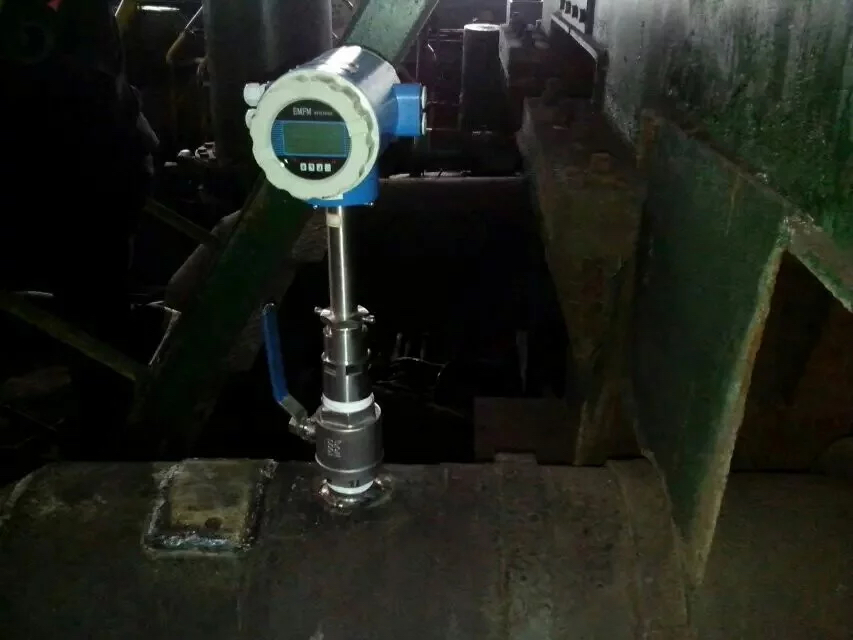

插入电磁流量计根据现场管路情况不一，不加装球阀的流量计，应在不带压倒管路上安装（即不带压安装可选择不加装球阀的流量计），在管道上开孔直径50，准备把连接焊管焊接在管道的开孔上；对于要求不断流装卸或不允许介质溢出的场合，须加装球阀，即选择带球阀结构的插入式电磁流量计；在管道上开孔直径50，准备把连接焊管焊接在管道的开孔上。
