涡街流量计原理
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。
涡街流量计是根据卡门涡街原理(Kármán Vortex Street)测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
涡街流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关，可用下式表示：
式中:
为旋涡的释放频率，单位为Hz；v为流过旋涡发生体的流体平均速度，单位为m/s；d为旋涡发生体特征宽度，单位为m；St为斯特劳哈尔数（Strouhal number），无量纲，它的数值范围为0.14－0.27。
St是雷诺数的函数，
。
当雷诺数Re在
范围内，St值约为0.2。在测量中，要尽量满足流体的雷诺数在
，此时旋涡频率
。
由此，通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度v，再由式
可以求出流量q，其中A为流体流过旋涡发生体的截面积。
涡街流量计工作原理
涡街流量计是应用卡门涡街原理和现代电子技术设计而制造的一种流量计，旋涡的发生频率与
流体的速度成正比，在一定条件下，符合下式：
流体旋涡对三角柱产生交替变化的压力，由压电信号传感器检测成电信号经前置放大器进行放大，
变成标准电信号输出。

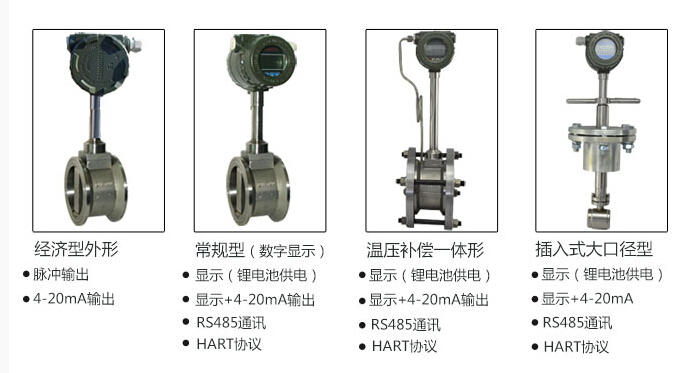

VA型系列涡街流量计可以对广泛的气体（包括蒸汽）和液体进行容积计量，配接流量积算仪和温度、压力传感器可进行质量运算及各种参数显示。
?
