第三：特点

1、 内置宽电压范围、隔离式开关电源。
2、 数据保护采用铁电RAM。具有高可靠掉电数据保护功能。（无数次上电冲击不丢失，数据保护可达100年）
3、 重要参数存入CPU内置EEPROM，可保证永不丢失。
4、 可单次或批次运行
5、 采用七位高亮度LED显示，清晰明了。
6、 多通讯接口可保证和外部系统联网。
7、 支持MODBUS

第四：仪表的安装及接线

、 安装：该仪表是盘装仪表，一般安装在机柜上，在机柜上按开孔尺寸（见参数介绍）开一方孔，将仪表插入，用随机的固定件紧固即可。
2、 接线：
       ①端子图如下;

②接线：

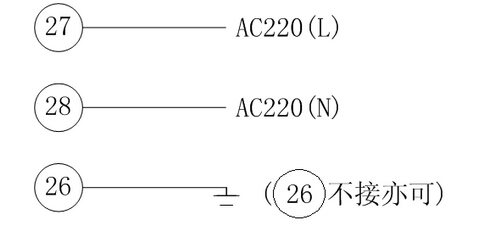

a、 首先我们要完成电源线的连接

 注意：该仪表供电采用交流220V，电源线接至  端子，千万不要接到其他端子上，一旦接错，将会造成该仪表的损坏，不予保修。（注意仪表插入安装孔时，不要上下倒置，要仔细看清端子标号）
b、 流量信号：

c、 温度信号：

注意：温度采用三线制

d、 电控阀

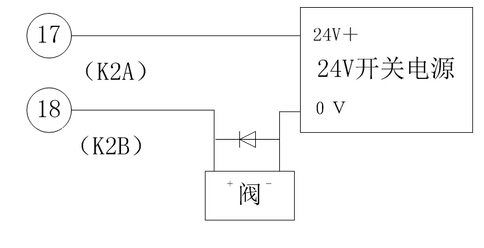

ⅠDC24V阀

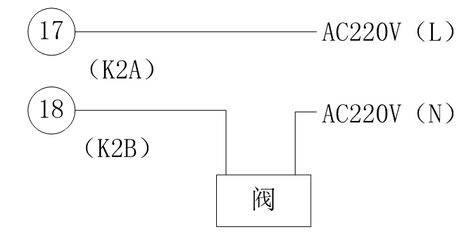

Ⅱ交流220V阀

e、 泵控制
Ⅰ电机控制采用220V交流接触器

Ⅱ电机控制采用380V交流接触器

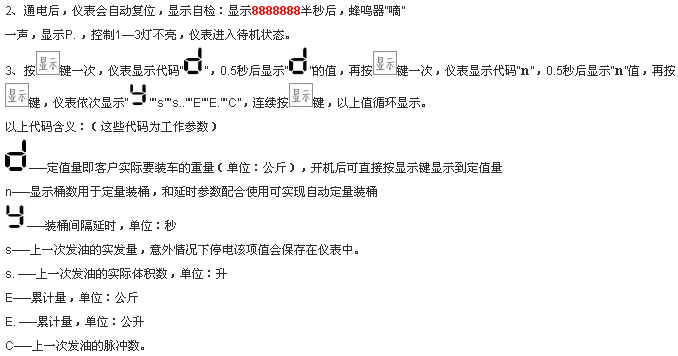

第五：仪表操作方法

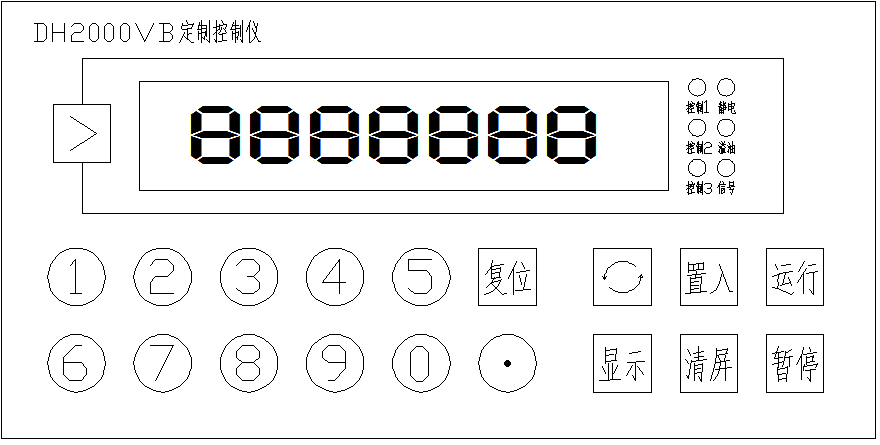

1、仪表面板图
