第一：概述

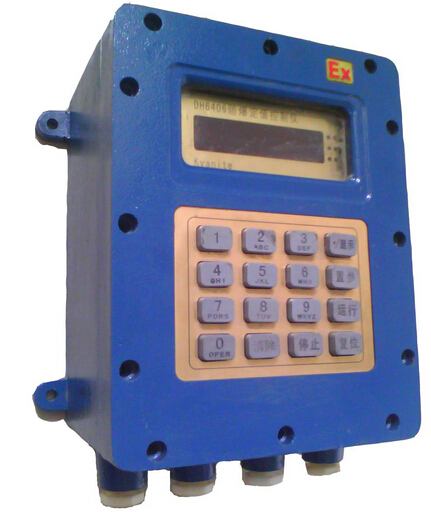

      DH6406VA定值控制仪是利用ATmega128A单片机作为CPU进行定量控制的计算机流量仪表。DH6406VA定值控制仪是在用户大量的实际经验、要求的基础上，结合用户使用过程中不断改进而开发的一套可靠性好、功能强大、性能稳定、适用性广泛及维护操作方便的定值控制仪.

第二：主要技术参数

1、输入
①流量信号
电压信号：
 ZF   幅度5V（P-P）以上， 频率0 ～50Hz
 QF   幅度5V（P-P）以上， 频率0 ～200Hz
    GDF   幅度12V（P-P）以上，     频率0 ～1KHz
电流信号：
Ag19   IL<1mA,Ih>4mA, 频率0 ～187Hz
②．温度信号输入:三线制,4～20mA    Pt100铂电阻,分辨率±0.1℃。
2、输出
①．定值量输出：接点容量DC24V,5A
②．提前量输出：接点容量DC24V,5A
③．zui大累算量：9999999
④．定值设定范围：0～999999.9
⑤．脉冲当量设定范围：0.00001～9.99999
⑥．累计误差±1脉冲
3、通讯：
   RS485硬件，MODBUS RTU协议
4、正常工作条件
 相对湿度：≤85％　　环境湿度：0℃～40℃
 周围空气中不含有腐蚀性气体
5、外形尺寸:
   90×240×150（mm×mm×mm）(长×宽×深)
6、工作电源：AC 220V±10% 频率 50Hz

第三：DH6406VA原理框图

第四：键盘功能介绍

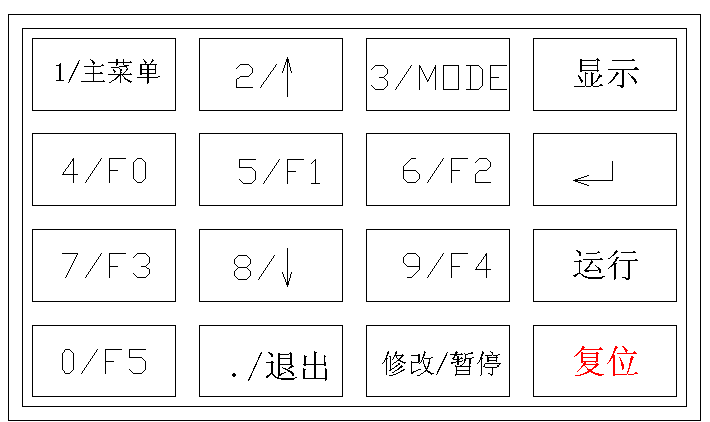

按键	功能
1/主菜单	Ⅰ、数字键1,Ⅱ、为“主菜单”功能键，按此键返回主菜单。
2/↑	数字键2，菜单操作时为“向上”选择键。
3/MODE	数字键3。
4/F0	数字键4
5/F1	数字键5
6/F2	数字键6
7/F3	数字键7
8/↓	数字键8，菜单操作时为“向下”选择键，
9/F4	数字键9
0/F5	数字键0
./退出	菜单界面时按“退出”返回上一界面，修改数据时为小数点.
修改/暂停	Ⅰ、发油过程中按此键可暂停发油（奇数次暂停，偶数次继续运行） Ⅱ、发油过程中由于静电或溢油引起的暂停，在连接好静电或接好防溢设备后按此键继续运行 Ⅲ、修改数据时可以清除数据
显示	按“显示”可以进入运行监控界面
	确认键，按此键进入下一条目.
运行	按此键进入发油状态
复位	按此键可以重启仪表

第五：操作方法

仪表通电，开机画面闪过后进入主菜单。（如图）

系统默认光标位置在“发油操作”菜单，用户可通过2键或8键移动光标选择需要的菜单项，
仪表参数的设定和修改：

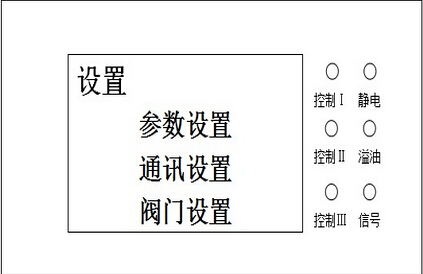

使用按键2键或8键移动主菜单中白色光标到“设置”上.然后按【】键。如图

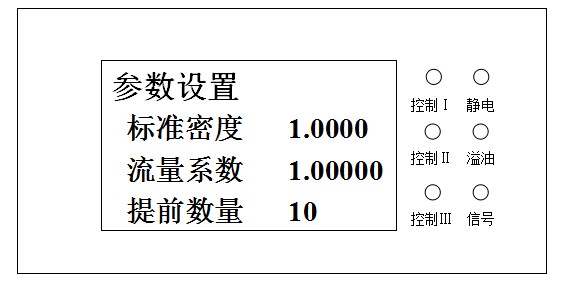

1、 参数设置：（所有的参数修改须先解除设置密码，操作见下第6小节）把光标移动到“参数设置”区，按【】键进入参数设置界面。

修改参数，只需将光标移动到所要修改的位置，按【】键，进入以下界面

2、 通讯设置，操作同理。

通讯地址为该下位机的地址编号，是和计算机通讯时使用的，一般情况下和发油台位号相对应，不能重复。
3、阀门设置，操作同理

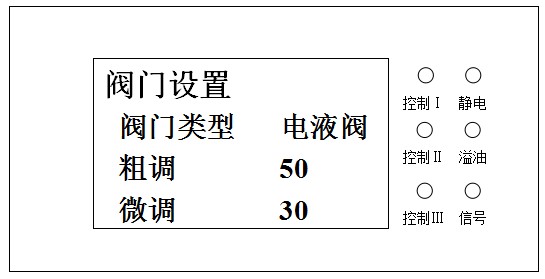

阀门类型一共分为三类，电液阀，一段阀，二段阀，

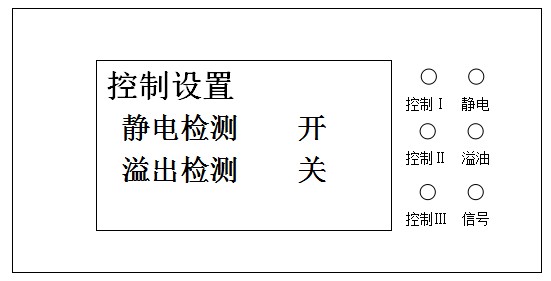

4、控制设置，操作同理

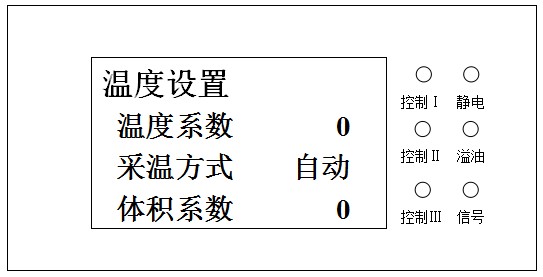

5、温度设置，操作同理

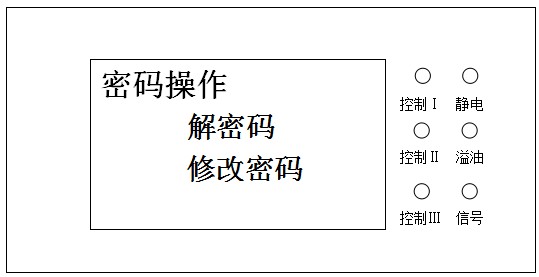

6、密码设置， 出厂密码为1234，修改密码是需输入原始出厂密码，新密码根据客户自己改动。

7、发油操作：按数字【1】键回主菜单，光标调到发油操作、按【】键进入

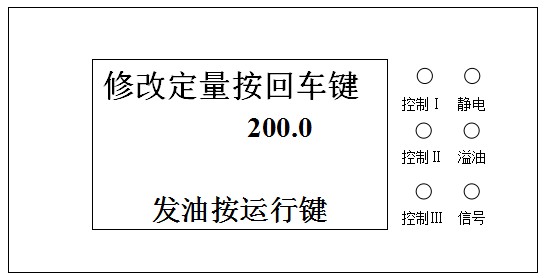

再次按【】键，修改好定值量，按【】键确认。

按【运行】键进入发油状态

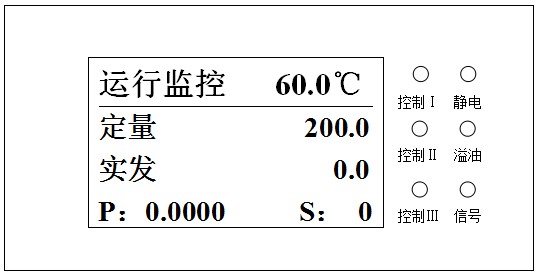

P代表接液介质的实际密度。S代表瞬时脉冲当量。按【暂停】键可使仪表暂停发油。
8、发油记录

清除记录需要输入密码，出厂为1234。

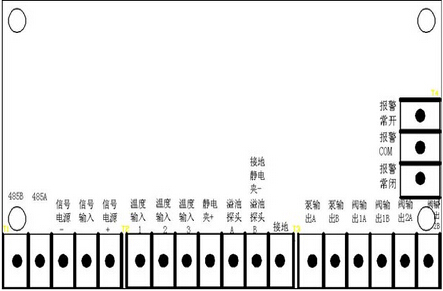

六、接线
