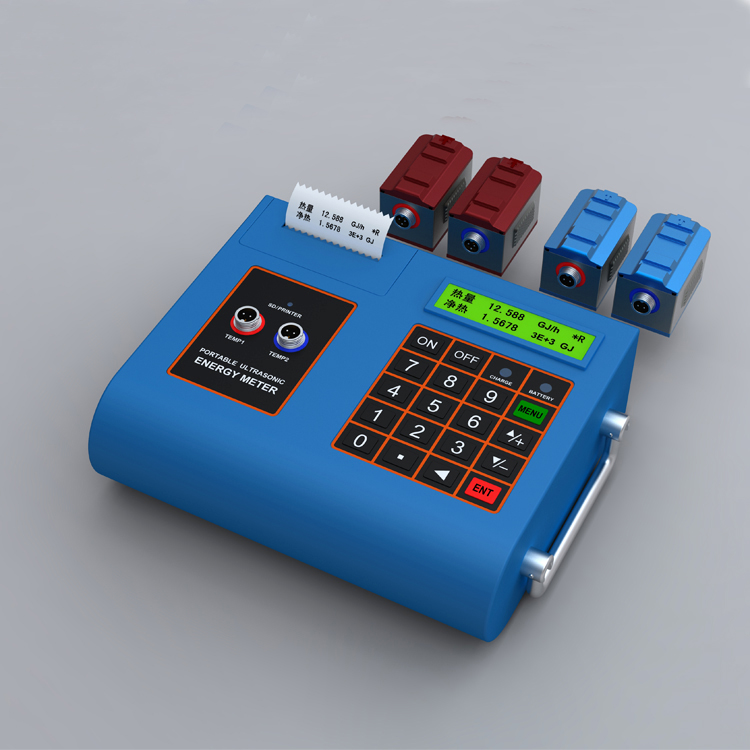

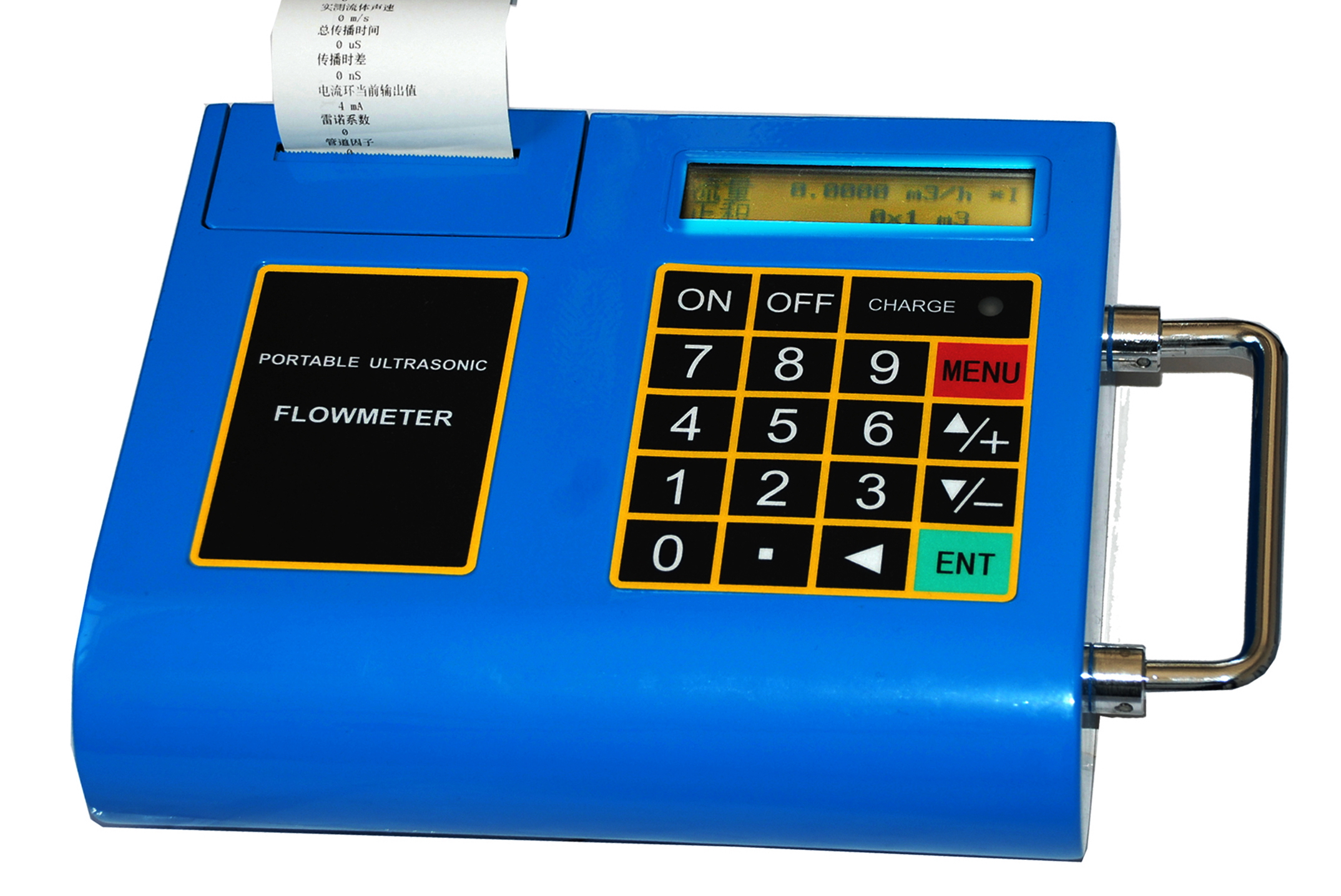

便携式超声波流量计

   便携式超声波流量计实现了液体流量的非接触式测量。将传感器安装在管道外壁，即可完成对流量的测量，方便准确。内置打印机和SD卡存储器，可即时或定时打印设定的测量值。 广泛应用于自来水、供暖、水利、冶金、化工、机械、能源等行业。可以用做监测、流量校验、临时检测、流量巡查、水表衡调试、热网平衡调试、节能监测，是流量及时检测可选的工具仪表。

一、便携式超声流量计的详细资料：

欢迎您选择使用性能更优异、功能更强大、采用了制造的新版超声波流量计。

便携式超声波流量计是在第十三版超声波流量计的基础上，采用低电压多脉冲、平衡发射接收设计的一种全新通用时差型多功能超声波流量计，适用于工业环境下连续测量不含大浓度悬浮粒子或气体的大多数清洁均匀液体的流量和热量。

同前一版流量计相比，新版流量计具有以下优点： = 1 * GB3 ① 测量线性度优于1%，重复性优于0.2%； = 2 * GB3②使用了隔离型供电电源，提高了抗干扰能力； = 3 * GB3 ③采用隔离型RS-485接口，MODBUS协议、M-BUS协议，FUJI扩展协议等多种流量计协议。 = 4 * GB3 ④具有依靠流体声速判断流体种类的功能，可以对流体类型做出识别。

超声波流量计选用了国际上半导体厂商zui新的元器件，例如：美国国家半导体公司、TI、Maxim、Philips、Winbond、Xilinx等，并采用优化的智能信号自适应处理技术及zui新的集成电路，使整机的可靠性增强，功耗低，可靠性高，抗干扰能力强，适用性好。

先进的硬件电路设计、方便灵活的软件、zui新器件的选用，再加上中文用户的友好界面设计，使新版的超声波流量计成为国内目前zui先进的、名副其实的第一品牌，并很快进入国际市场赢得认可。

便携式流量计是基于微处理器技术，自身完备的流量测量仪表，在设计上，它采用了先进的集成电路及微处理器智能控制，实现了过程中元器件参数无调整化，工艺既简单又可靠，产品一致性好，保证每一台出厂的机器都达到性能、zui好工作状态。除具有高可靠性、高性能、低价格的显著特点外，便携式流量计还具有下列更多的优点：

   1.高精度测量

    线性度优于0.5%，重复性精度优于0.2%，测量精度优于±1%

2.非接触式测量

    将带有磁性的超声波流量计传感器吸附在管道外壁，即可完成流量测量

3.测量范围大

    选用不同型号的传感器，可实现口径DN15-DN6000mm管道流量的测量

4.支持中英文菜单

  不同版本的流量计，可支持中文或英文菜单，方便快捷

5.充电电源

  内置大容量镍氢充电电池，可支持流量计连续工作20小时以上

6.内置打印机

  既可实现即时屏幕打印，还可以定时打印提前设定的多达20余项的测量结果

7.内置数据记录器

  可将提前设定的多达20余项的测量结果上传至计算机或联网通讯

便携式超声波流量计是用来测量封闭管路液体流量的，它的传感器是采用非接触、附着式的，这样就使安装简单易于操作。

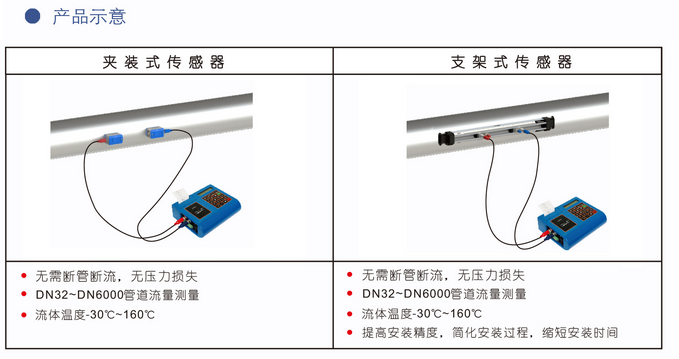

便携式超声波流量计的两个传感器具有收、发两用的特点。使用者将两个传感器按照一定距离附着在管道外侧即可，可以使用两次声程的V法，四次声程的W法，或者采用声波直接穿过被测管路的相对安装的Z法。

当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所需的时间相同（可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。

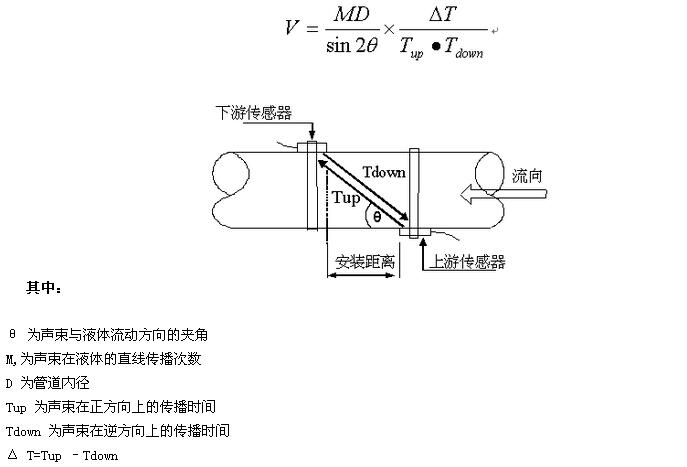

流量计控制两个传感器轮流接收和发射超声波并测量其间的传播时间，计算时间差值，获得的时差与流体的流速成正比，其关系符合下面的表达式：

四、便携式超声波流量计主要应用领域

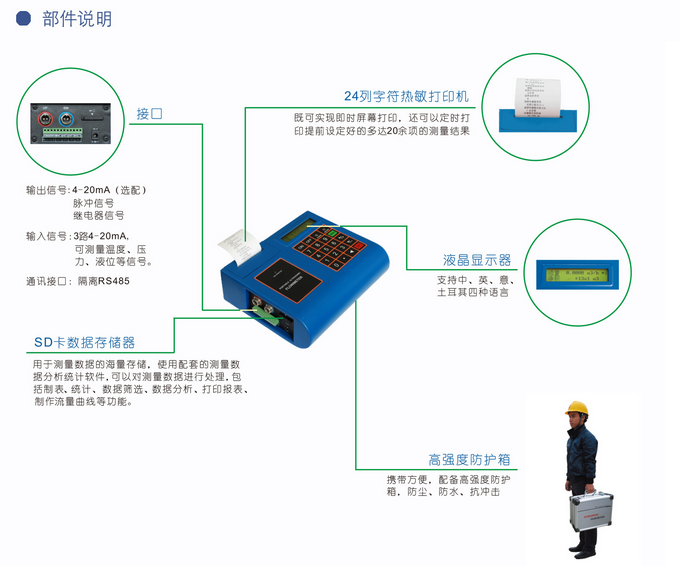

五、便携式超声波流量计部件说明及快速操作

快速输入：

常规测量时需要输入下列参数：

1. 管道外径

2. 管壁厚度

3. 管材

4. 衬材参数 （如有的话，可包括衬里厚度和衬材声速）

5. 液体类型

6. 传感器类型 （因为主机可支持多种不同传感器）

7. 传感器安装方式

上述参数条件的输入步骤一般遵循下列设置步骤：

1. 键入MENU  1   1  进入11号窗口输入管壁厚度后键入 ENT 键；

2. 键入 ▼/- 进入12号窗口输入管壁厚度后键入 ENT 键

3. 键入 ▼/- 进入14号窗口 ENT ， ▲/+ 或 ▼/- 选择管材后键入 ENT 键；

4. 键入 ▼/- 进入16号窗口 ENT ， ▲/+ 或 ▼/- 选择衬材后键入 ENT 键；

5. 键入 ▼/- 进入20号窗口 ENT ， ▲/+ 或 ▼/- 选择流体类型后键入ENT 键；

6. 键入 ▼/- 进入23号窗口 ENT ， ▲/+ 或 ▼/- 选择传感器类型后键入 ENT 键；

7. 键入 ▼/- 进入24号窗口 ENT ， ▲/+ 或 ▼/- 选择安装方式后键入 ENT 键；

8. 键入 ▼/- 进入25号窗口，按所显示的安装距离及上步所选择的安装方式安装好传感器（见下节传感器安装部分）；

9. 键入MENU  0   1  进入01号窗口显示测量结果。

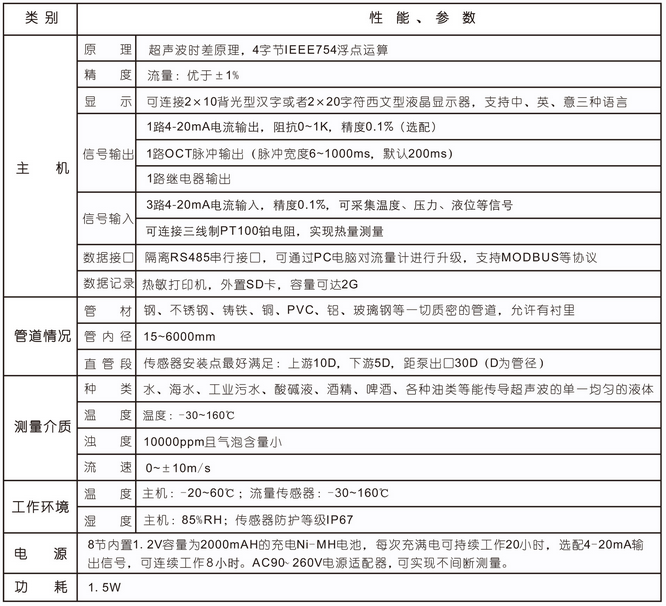

六、便携式超声波流量计性能及参数

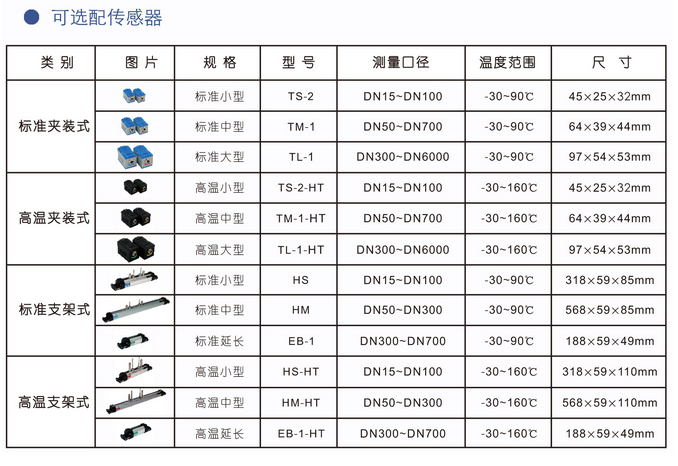

七：便携式超声波流量计可选配件

订购便携式超声流量计须知：

订购便携式超声流量计时请提供下列参数：

被测介质名称;管径范围;工作压力：高承受压力；工作温度：测量液体的zui低、高温度；

材质要求：接液材质，如不知道用哪种材质，可以向我们咨询（一般装液体的是什么材质我们就可以用什么材质）；

特殊要求：请在订货前详细注明，如是否要带远传等等。
