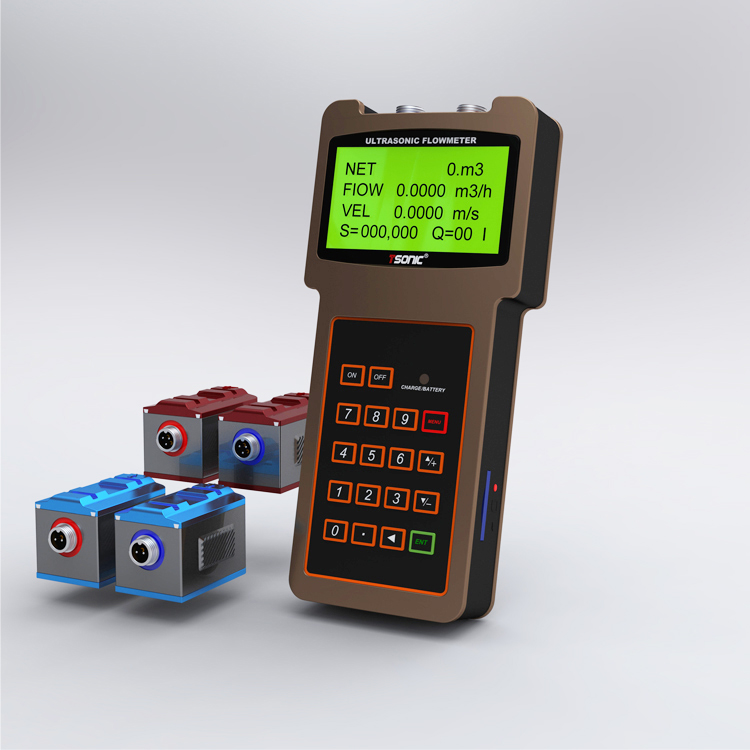

手持式超声波流量计

一：手持式超声波流量计概述

       手持式超声波流量计体积小巧，内置可充电镍氢电池，充电后可连续工作12小时以上；像手机一样使用方便。采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性大幅提高；采用双平衡信号差分发射、接收电路，可有效抵御变频器、电视塔、高压线等强干扰源的干扰。

欢迎您选用性能优异、功能齐全、采用的HZ-CSB-200S手持式超声波流量计。使用前请仔细阅读本详细资料。

手持式超声波流量计采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性大幅提高；双平衡信号差分发射、接收电路，可有效抵御变频器、电视塔、高压线等强干扰源的干扰；内置可充电镍氢电池，可连续工作12小时以上；优化的智能信号自适应处理，用户无需任何电路调整。

超声波流量计大量的选用了世界半导体厂商，诸如：Philips, Maxim, Ti, Winbond 和Xilinx等。先进的电路设计、zui新器件的选用、优秀的硬件设计加上中英文用户界面友好的软件设计，使超声波流量计受到了广大用户的好评。

二：手持式超声波流量计主要特点

1.精度达到±1%,线性度0.5%,重复性精度0.2%
2.重量轻 体积:210×90×30mm,重量仅为0.5kg
3.将带磁性的超声波流量计传感器吸附在管道外壁,即可完成流量测量
4.选用不同型号的传感器 , 可实现口径 DN20 ～ DN6000 管道流量的测量
5.内置大容量镍氢充电电池 ,可支持流量计连续工作 12 小时以上
6.可同时显示累积流量，瞬时流量，流速，工作状态等。
7.内置数据记录器，空间为24k字节，可以存储2000行的测量数据。

*  大屏幕液晶显示                       *  非接触式测量

*  内置数据记录器                       *  内置可充电电池

*  高精度测量                           *  测量范围大

*  体积小，重量轻                       *  RS-232标准数据接口

便携式超声波流量计是用来测量封闭管路液体流量的，它的传感器是采用非接触、附着式的，这样就使安装简单易于操作。

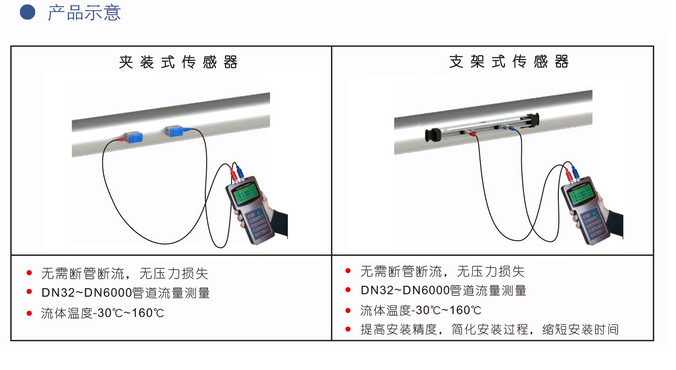

便携式超声波流量计的两个传感器具有收、发两用的特点。使用者将两个传感器按照一定距离附着在管道外侧即可，可以使用两次声程的V法，四次声程的W法，或者采用声波直接穿过被测管路的相对安装的Z法。

当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所需的时间相同（可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。

流量计控制两个传感器轮流接收和发射超声波并测量其间的传播时间，计算时间差值，获得的时差与流体的流速成正比，其关系符合下面的表达式：

五、便携式超声波流量计主要应用领域

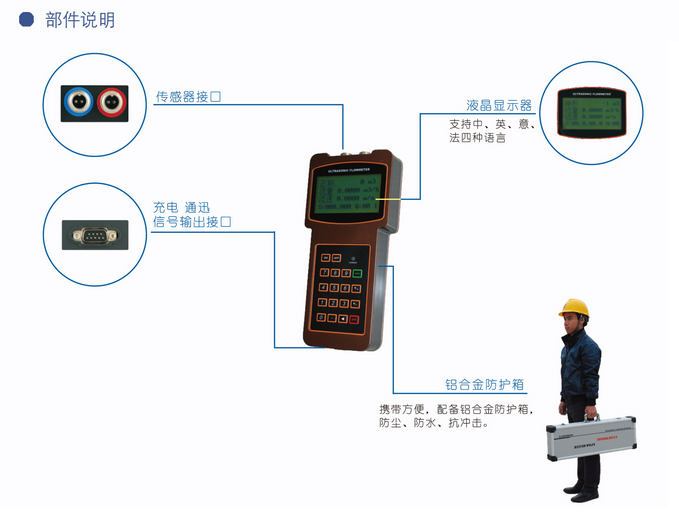

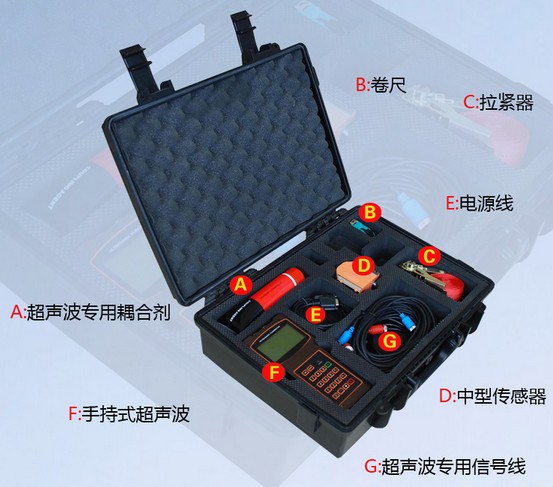

六：手持式超声波流量计部件说明及快速操作

快速输入：

常规测量时需要输入下列参数：

1. 管道外径

2. 管壁厚度

3. 管材

4. 衬材参数 （如有的话，可包括衬里厚度和衬材声速）

5. 液体类型

6. 传感器类型 （因为主机可支持多种不同传感器）

7. 传感器安装方式

上述参数条件的输入步骤一般遵循下列设置步骤：

1. 键入MENU  1   1  进入11号窗口输入管壁厚度后键入 ENT 键；

2. 键入 ▼/- 进入12号窗口输入管壁厚度后键入 ENT 键

3. 键入 ▼/- 进入14号窗口 ENT ， ▲/+ 或 ▼/- 选择管材后键入 ENT 键；

4. 键入 ▼/- 进入16号窗口 ENT ， ▲/+ 或 ▼/- 选择衬材后键入 ENT 键；

5. 键入 ▼/- 进入20号窗口 ENT ， ▲/+ 或 ▼/- 选择流体类型后键入ENT 键；

6. 键入 ▼/- 进入23号窗口 ENT ， ▲/+ 或 ▼/- 选择传感器类型后键入 ENT 键；

7. 键入 ▼/- 进入24号窗口 ENT ， ▲/+ 或 ▼/- 选择安装方式后键入 ENT 键；

8. 键入 ▼/- 进入25号窗口，按所显示的安装距离及上步所选择的安装方式安装好传感器（见下节传感器安装部分）；

9. 键入MENU  0   1  进入01号窗口显示测量结果。

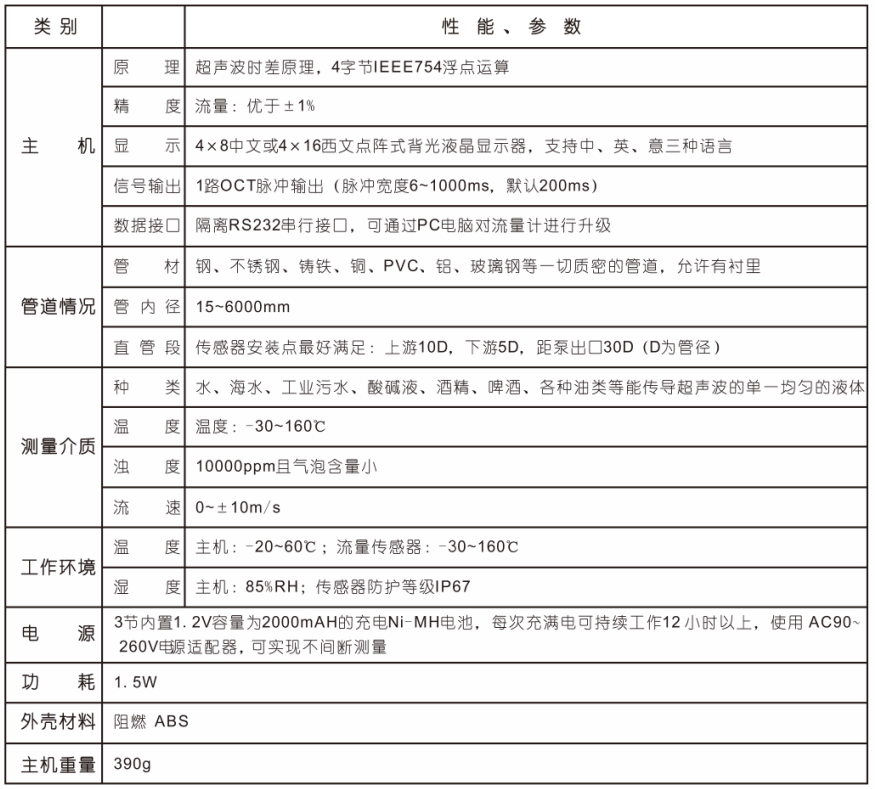

七、手持式超声波流量计性能及参数

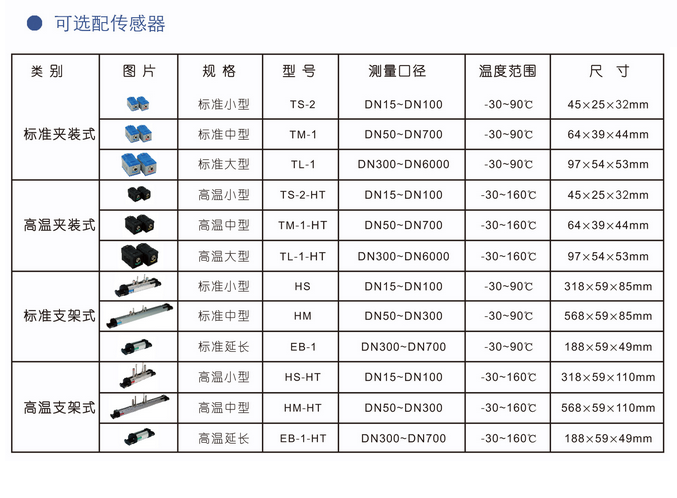

八：手持式超声波流量计可选配件

订购便携式超声流量计须知：

订购便携式超声流量计时请提供下列参数：

被测介质名称;管径范围;工作压力：高承受压力；工作温度：测量液体的zui低、高温度；

材质要求：接液材质，如不知道用哪种材质，可以向我们咨询（一般装液体的是什么材质我们就可以用什么材质）；

特殊要求：请在订货前详细注明，如是否要带远传等等。
