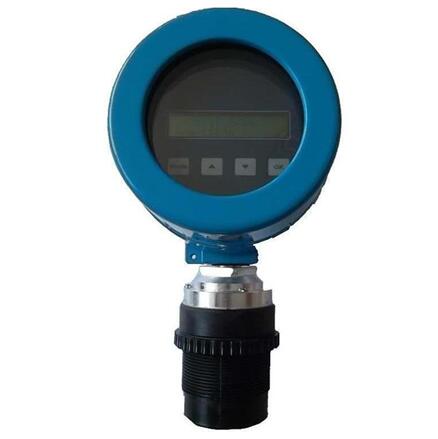

一体式超声波明渠流量计

    一体式超声波明渠流量计品种：有两种常见类型堰式明渠流量计和槽式明渠流量计，可以用于非满管状敞开渠道测量自由表面自然流的流量仪表。非满管态流动的水路称作明渠,测量明渠中水流流量的称作明渠流量计。明渠流量计除圆形外,还有U字形、梯形、矩形等多种形状。明渠流量计应用场所有城市供水引水渠;火电厂引水和排水渠、污水治理流入和排放渠;工矿企业水排放以及水利工程和农业灌溉用渠道。
     一体式超声波明渠流量计主要部件巴歇尔槽(又称巴氏槽)，是用于明渠流量测量的辅助设备。广泛应用于城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。仪表工作时，传感器不与被测流体接触，避免了渠道内污水的沾污和腐蚀。用于测量污水量，可以比其它形式的仪表，具有更高的可靠性。本仪表选配RS232串口可以接计算机或其它数据采集器，也可以接调制解调器或无线通讯模块，实现有线或无线的远程通讯。

应用

? 连续、非接触测量流量。

? 可用于工厂排污口、农田灌溉、河道流量等场所。

特点

? 多达四种显示模式，可显示瞬间流量、累计流量、液位、回波波形、历史曲线。

? 具有数据存储、自动纠错功能，数据存储时间长达10年。

? 内部集成温度传感器，实时对声速进行温度补偿。

? 借助图形液晶显示、键盘，可现场进行参数设置。

? 4～20mA电流输出瞬间流量，RS485/ModBUS输出瞬间流量、累计流量、液位。

? 自带4～20mA电流模拟、RS485诊断功能。

? 可选择中、英文显示，可选择流量单位。

? 自动检测现场电气干扰，并进行干扰抑制。

? 所有输入、输出线都有过压、过流保护。

? 提供报警电流输出功能。

 本产品须与量水堰槽一起使用，主要用来测量具有敞开、非满管、自由流条件下的渠道内的污水流量。

材质类型：玻璃钢、PVC、不锈钢。 (流量越大，相应增加壁厚)

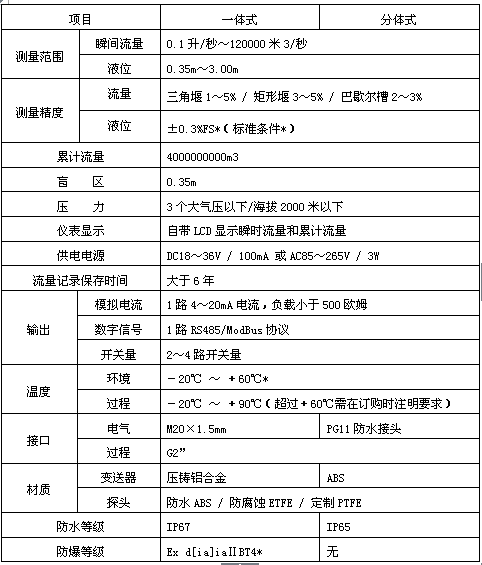

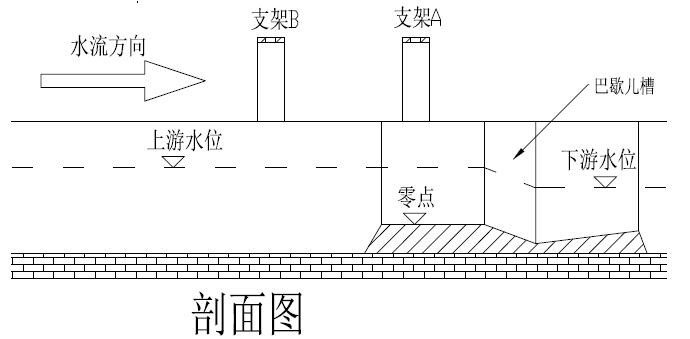

超声波明渠流量计安装位置

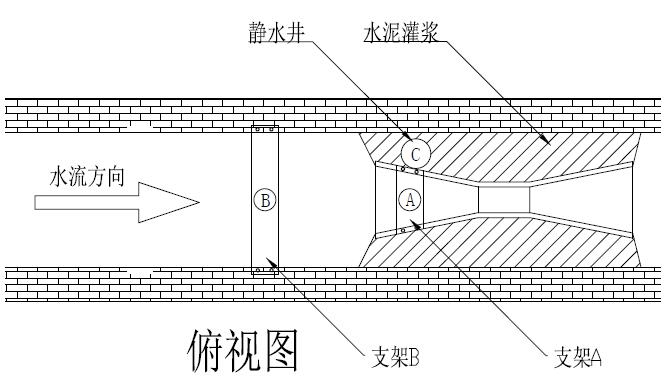

 一般来说，明渠流量计可安装在下图所示的A、B、C三个位置。

注意：

严禁高液位进入仪表盲区。

当液面有泡沫或漂浮物，只能安装在C处或在上游对泡沫进行拦截。

当使用1号或2号巴歇尔槽时，由于喉道狭窄，建议将仪表安装在B、C处。

下游排水能力应大于上游来水；否则需要设置淹没比，进行流量修正；

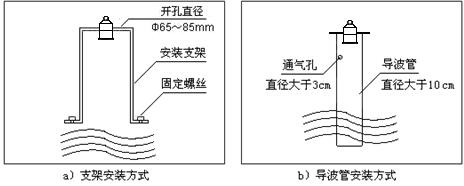

超声波明渠流量计安装方式

明渠流量计共有两种安装方式，请根据现场的条件，合理选择！

注意：

“支架安装方式”适用于液面无泡沫、渠道宽度大于20cm的场所。支架高度35-50cm；

“导波管安装方式”适用于液面波动剧烈、有泡沫或渠道小于20cm的场所。导波管可以采用直径大于10cm的PVC管，中间无接头。
