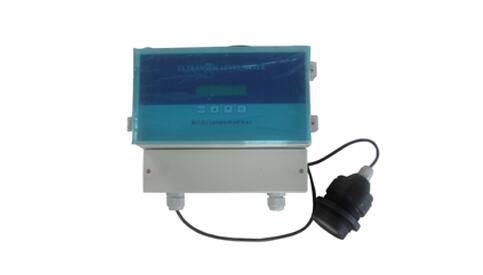

超声波明渠流量计

一、产品介绍

    超声波明渠流量计可以用来连续监测明渠中污水的流量并累计流量，适用于水利、水电、环保以及其它工农业明渠条件下的流量测量。仪表内置EEPROM，确保停电时仪器内累计流量不会丢失。仪器配有专门为石油、化工部门设计的防爆、耐腐蚀型探头，特别适用于具有腐蚀性废水的流量测量。

 我们可以为用户提供配套的巴歇儿槽、三角堰、矩形堰、显示表头，或为用户免费设计堰板尺寸。

 为了zui大程度的保证仪表的测量精度、降低用户调试的难度，请选择本公司的堰槽（堰板）。

KY-2000MQ系列超声波明渠流量计,可以用来连续监测明渠中污水的流量并累计流量，也可以作为非接触式液位计使用，适用于水利、水电、环保以及其它工农业明渠条件下的流量测量。

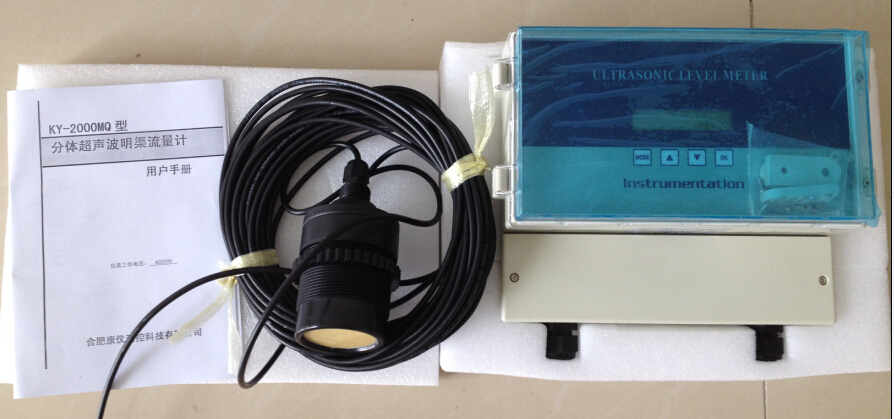

KY-2000MQ系列超声波明渠流量计详细资料：

KY-2000MQ型超声波明渠流量计采用超声波以非接触的方式测量明渠堰槽内的水位高度，再由微处理机自动计算出对应的流量值。测流量时，液晶显示瞬时流量及累计流量；测液位时则显示液位及上下线报警指示。数字存储器为EEPROM，停电时仪器内数据不会丢失。仪器还配有专门为石油、化工部门设计的防爆型探头，以满足石油、化工等部门防爆区污水流量的测量要求【防爆等级EX ia(d)iaⅡBT4】，特别适用于含油废水的流量计量。

二、特点
1、电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，可以替代同类型国外进口仪表。
2、的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
3、拥有的声波智能，使仪表的精度大大提高，液位精度达到0.3％，能够抗各种干扰波。
4、本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户可以通过本手册进行仪表标定。
5、仪表的所有输入、输出线均具有防雷、防短路的保护功能。

三、主要技术指标
测量  范围：0.1升/秒～9999米3/秒
累计  流量：99999999米3
盲      区：0.25m～0.5m
测距  精度：0.3%（标准条件）
测距分辨率：1mm
流量  精度：1%～5%（视堰板类型而定）
压      力：4个大气压以下
仪表  显示：自带LCD显示瞬时流量和累计流量
模拟  输出：4～20mA
数字  输出：RS485、Modbus协议或定制协议
供电  电压：DC24V/AC220V，防雷装置内置
环境  温度：－20℃ ～ ＋60℃
防护  等级：IP65
安装  方式：分体安装
仪表  尺寸：210*195*140【mm】
开孔  尺寸：φ65【mm】

四、安装注意事项
1、建议仪表与大地可靠相连，即4～20mA的－端或XPS的－端与大地相连。
2、电线、电缆保护管，要注意密封防止积水。
3、仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。
4、仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。

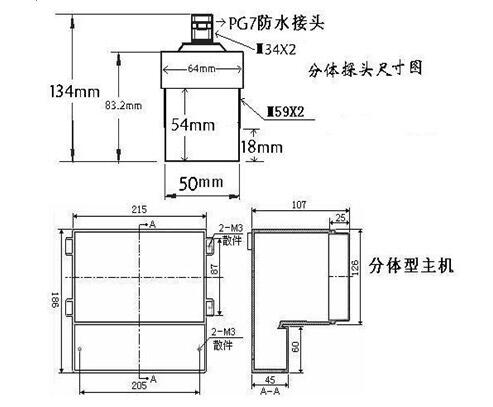

五、支架安装和法兰尺寸

六、仪表安装原则

仪表安装原则

1）换能器发射面到zui低液位的距离，应小于选购仪表的量程；

2）换能器发射面到高液位的距离，应大于选购仪表的盲区；

3）换能器的发射面应该与液体表面保持平行；

4）仪表安装在渠中央或静水井上。

5）仪表需安装在堰板或堰槽的上游
