防腐型电磁流量计
一、产品阐述
LD型防腐型电磁流量计符合标准JB/T9248-1999《电磁流量计》，是一种测量导电介质体积流量的感应仪表，在进行现场监测显示的同时，可输出标准的电流信号，供记录、调节、控制使用，实现检测自动控制，并可实现信号的远距离传送。可广泛应用于自来水、化工、煤炭、环保、轻纺、冶金、造纸等行业中的导电液体的流量计量。已取得了国家防爆电气产品质检中心颁发的防爆合格证，防爆标志为Exd11CT6，适用于各种爆炸性环境的液体测量。仪表的安装形式有一体型和分体型。
二、特点
★ 测量管内无可动部件，便于维护管理；无阻流部件，因此无压力损失。
★ 被测液体zui低电导率≥5μs/cm，配合各种衬里材料，可适用于测量各种酸、碱、盐溶液及
泥浆、矿浆、纸浆等介质的流量。
★ 流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号
与平均流速呈线性关系，测量精度高。
★ 合理选用衬里及电极材料，可实现良好的耐腐蚀性和耐磨性。
★ 低频矩形波激磁，不受工频及现场各种杂散干扰的影响，工作稳定可靠。
★ 不受流体方向影响，正反向均可准确计量。
★ 量程比1：120(0.1m/s～12m/s)，满量程流速范围宽。
★ 汉字液晶背光显示，可在线修改参数，操作简单方便。
★ 具有空管测量、报警功能，并能适应不同的流体介质。
★ 掉电时间记录功能，自动记录仪表系统电源间断时间，补算漏计流量。
★ 小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制。
三、测量原理

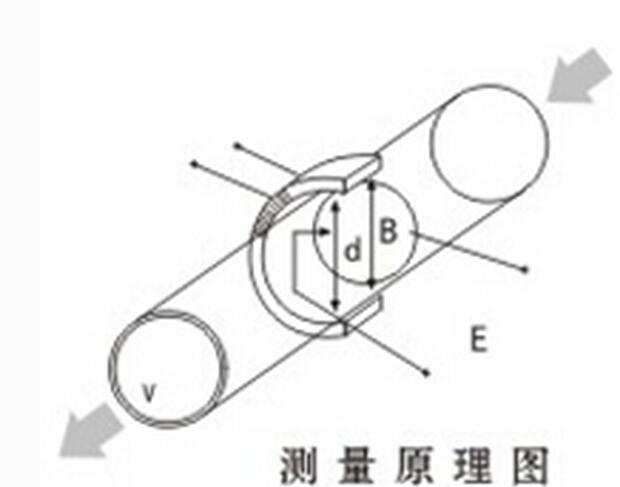

电磁流量计是运用法拉弟酚水感应定律原理，即导电物体在磁场中作切割磁电线运动时，
导体中产生感应电动势。其感应电动势E为：
E=KBdV
流量Q为： Q=3600×V×S
式中：K—仪表系数
B—磁感应强度(T)
d—电极间距(m)
V—流体平均流速(m/s)
S—导管内截面积(m2)
测量流量时，导电性液体以流速V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过与液体直接接触的电极检出。对于同一流量计S、B、d为常量，所以流量与感应电动势E(或流速V)的大小成正比。
四、整机和传感器技术数据
|
执行标准 |
JB/T9248-1999 |
|||||
|
公称通径 |
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、 450、500、600、700、800、900、1000、1200、1400、1600、1800、2000 |
|||||
|
高流速 |
15m/s |
|||||
|
精确度 |
DN15～DN600 |
示值的：±0.3%(流速≥1m/s)；±3mm/s(流速＜1m/s) |
||||
|
DN700～DN3000 |
示值的：±0.5%(流速≥0.8m/s)；±4mm/s(流速＜10.8m/s) |
|||||
|
流体电导率 |
≥5μs/cm |
|||||
|
公称压力 |
4.0MPa |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
|
|
DN15～DN150 |
DN15～DN600 |
DN200～DN1000 |
DN700～DN3000 |
特殊订货 |
||
|
环境温度 |
传感器 |
-25℃ — +60℃ |
||||
|
转换器及一体型 |
-10℃ — +60℃ |
|||||
|
衬里材料 |
聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46) |
|||||
|
高流 体温度 |
一体型 |
70℃ |
||||
|
分离型 |
聚氯丁橡胶衬里 |
80℃；120℃(订货时注明) |
||||
|
聚氨酯衬里 |
80℃ |
|||||
|
聚四氟乙烯衬里 |
100℃；150℃(订货时注明) |
|||||
|
聚全氟乙丙烯(F46) |
||||||
|
电极材料 |
不锈钢0Cr18Ni12M02Ti、哈氏合金B、钛、钽、铂/铱合金 |
|||||
|
外壳防护 |
DN15～DN3000分离型橡胶或聚氨酯衬里传感器 |
1P65或1P68 |
||||
|
其它传感器、一体型流量计和分离型转换器 |
1P65 |
|||||
|
间距(分离型) |
转换器距离传感器一般不超过100m |
|||||
五、电磁流量计电极材料的选择
电极材料的耐腐蚀性能(仅供参考)
|
材 料 |
耐腐蚀性能 |
|
含钼不锈刚 (0Cr18N12MO2Ti) |
适用：生活/工业用水、污水、弱酸碱盐液、常温浓硝酸 不适用：氢氟酸、盐酸、氯、溴、碘等介质 |
|
哈氏B |
适用：一定浓度的盐酸，氢氟酸等非氧化性酸和非氧化性盐酸， 浓度不低于70%的氢氧化钠等碱液 不适用：硝酸等氧化性酸 |
|
哈氏C |
适用：氧化性酸，如硝酸、混酸、或硫酸的混合介质的腐蚀；也耐氧化 性盐或含有其它氧化剂的环境腐蚀。如高于常温的次氯酸盐溶液；对海 水的抗腐蚀性非常好。不适用：盐酸等还原性酸和氯化物 |
|
钛Ti |
适用：氯化物、次氯酸盐、海水、氧化性酸 不适用：盐酸、硫酸等还原性酸 |
|
钽Ta |
适用：浓盐酸、硝酸、硫酸等大多数酸液，包括沸点的盐酸、硝酸和 175℃以下的硫酸。不适用：碱、氢氟酸、发烟硫酸 |
|
铂(Pt) |
各种酸、碱、盐，不包括王水 |
注：由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考，用户应根据实际情况自己作出选择。对于一般介质，可以查阅有关防腐蚀手册。对混酸等成分复杂的介质，应做拟选材料的腐蚀实验
六、电磁流量计衬里材料的选择
应根据被测介质的腐蚀性、磨损性及温度来选择衬里材料。
|
材 料 |
主要性能 |
适用范围 |
|
|
聚胺脂橡胶 |
1.很好的耐磨性能 2.耐酸、碱性能差 |
＜45℃ 测中性强磨损的煤浆、 泥浆和矿浆 |
|
|
天然橡胶 (软橡胶) |
1.有较好的弹性、耐磨性 2.耐一般的弱酸、弱碱的腐蚀 |
＜80℃ 测水、污水 |
|
|
耐酸橡胶 (硬橡胶) |
1.能耐常温下的盐酸、醋酸、草酸、氨水、 磷酸及50%的硫酸、氢氧化钠(钾)的腐蚀 2.不耐强氧化剂的腐蚀 |
-25℃～+90℃ 测一般的酸、碱、盐溶液 |
|
|
氯丁橡胶 |
1.很好的弹性、耐磨性 2.耐一般低浓度的酸、碱、盐溶液的腐蚀， 但不耐氧化性介质的腐蚀 |
＜80℃ 测水、污水、泥浆和矿浆 |
|
|
氟 塑 料 |
聚四氯乙烯 F-4 (PTFE) |
1.耐沸腾的盐酸、硫酸、硝酸、王水、浓碱和 各种有机溶剂 2.耐磨性强、粘接性能差 |
-40℃～+180℃ 测浓酸、浓碱强腐蚀性溶 液及卫生介质 |
|
全氯乙丙烯 F-46 (PTFE) |
1.同PTFE不耐的介质 2.不耐发烟硝酸、丁基锂 |
同PTFE，能用于较高负压 |
|
|
聚全氟化烷 氧基(PFA) |
耐化学腐蚀性与FEP相近 |
同FEP不耐的介质 |
|
七、电磁流量计量程范围选择表
|
口径(mm) |
量程范围(m3/h) |
||
|
10 |
0.02827-0.25 |
0.3-1.6 |
2.0-3.3924 |
|
15 |
0.0636-0.6 |
0.8-3.0 |
4.0-7.632 |
|
20 |
0.131-1.0 |
1.2-5.0 |
6.0-13.6 |
|
25 |
0.176-1.6 |
2.0-8.0 |
10-21 |
|
32 |
0.2895-2.5 |
3.0-12 |
16-35 |
|
40 |
0.4524-4.0 |
5.0-20 |
25-45 |
|
50 |
0.707-6.0 |
8.0-40 |
50-85 |
|
65 |
1.195-10 |
12-60 |
80-143 |
|
80 |
1.81-16 |
20-120 |
160-217 |
|
100 |
2.83-25 |
30-160 |
200-339 |
|
125 |
4.42-40 |
50-250 |
300-530 |
|
150 |
6.36-60 |
80-400 |
500-763 |
|
200 |
11.3-100 |
120-600 |
800-1357 |
|
250 |
17.7-160 |
200-800 |
1000-2120 |
|
300 |
25.45-250 |
300-1200 |
1600-3054 |
|
350 |
34.6-300 |
400-1600 |
2000-4157 |
|
400 |
45.2-400 |
500-2000 |
2500-5429 |
|
450 |
57.3-500 |
600-2500 |
3000-6871 |
|
500 |
70.7-600 |
800-3000 |
4000-84823 |
|
600 |
102-800 |
1000-4000 |
5000-12216 |
|
700 |
139-1200 |
1600-5000 |
6000-16620 |
|
800 |
181-1600 |
2000-6000 |
8000-21720 |
|
900 |
229-1600 |
2000-8000 |
10000-27480 |
|
1000 |
283-2000 |
2500-10000 |
12000-33924 |
|
1200 |
407-2500 |
3000-12000 |
16000-48833 |
|
1400 |
554-3000 |
4000-16000 |
20000-66468 |
|
1600 |
723-4000 |
5000-20000 |
27000-86815 |
整体范围为可选范围， 区数据为流量主推荐使用的量程值。
注：流速与流量的换算关系：
V=Q/S
S=πD2/4
式中：V — 平均速度(m/s)
Q — 流量(m3/h)
S — 管道横截面积(m2)
D — 公称通径(m)
流量单位立方米与升的换算关系：1m3/h=1000L/h

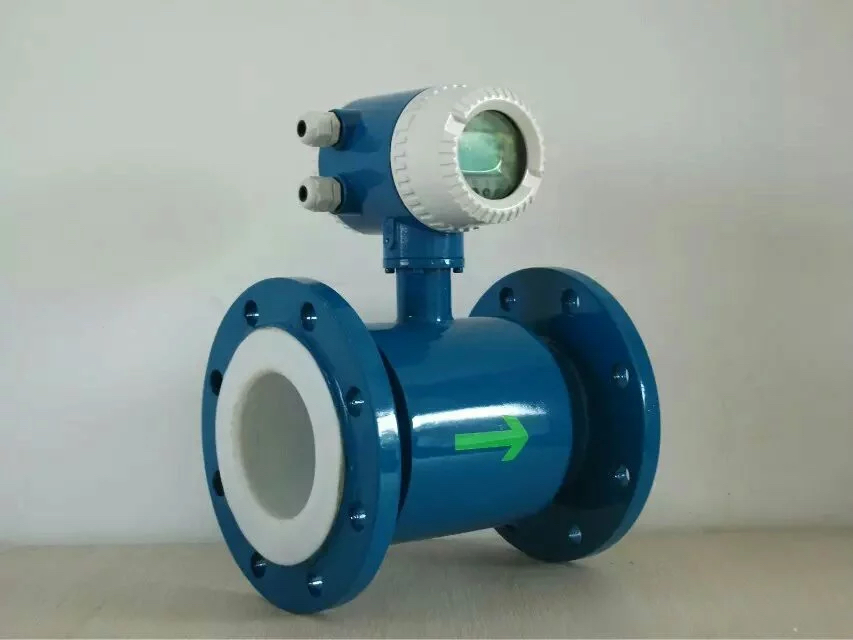

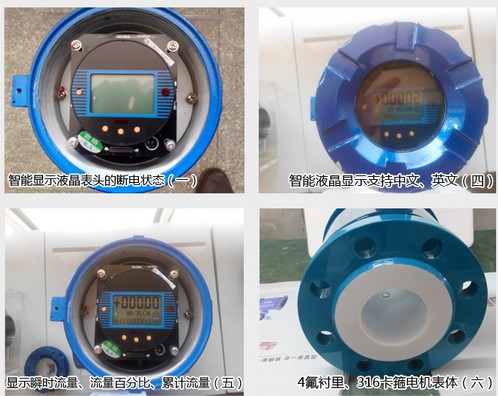

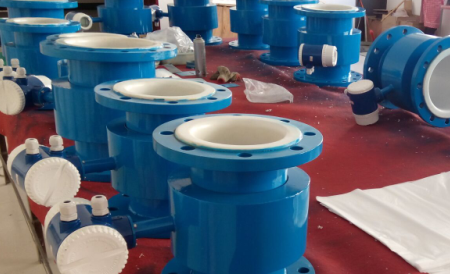

防腐型电磁流量计实物
