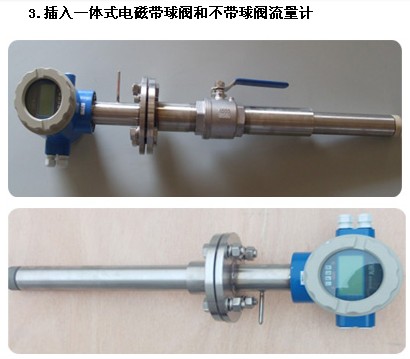

插入式电磁流量计

产品特点：

１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
２、测量管内无阻碍流动部件，无压损，直管段要求较低；
３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
４、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；
５、转换器可与传感器组成一体型或分离型；
６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
７流量计为双向测量系统，流量计内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电
流、脉冲、数字通讯、HART；
８、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；

主要技术数据：
整机和传感器技术数据

执行标准	JB／T 9248—1999
公称通径	15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
高流速	15m／s
精确度	DNl5～DN600	示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s)
	DN700—DN3000	示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S)
流体电导率	≥5uS／cm
流量计公称压力	4.0MPa	1.6MPa	1.0MPa	0.6MPa	6.3、10MPa
	DNl5～DN150	DNl5～DN600	DN200～DN1000	DN700～DN3000	特殊订货
环境温度	传感器	—25℃—十60℃
	转换器及一体型	—10℃—十60℃
衬里材料	聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA
高流体温度	—体型	70℃
	分离型	聚氯丁橡胶衬里	80℃；120℃(订货时注明)
		聚氨酯衬里	80℃
		聚四氟乙烯衬里	100℃；150℃(订货时注明)
		聚全氟乙丙烯(F46)
		加网PFA
信号电极和接地电极材料	不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨
电极刮刀机构	DN300—DN3000
连接法兰材料	碳钢
接地法兰材料	不锈钢1Crl8Ni9Ti
进口保护法兰材料	DN65—DNl50		不锈钢1Crl8Ni9Ti
	DN200～DNl600		碳钢十不锈钢1Crl8Ni9Ti
外壳防护	DNl5～DN3000分离型橡胶或聚氨酯衬里传感器			IP65或IP68
	其他传感器、——体型流量计和分离型转换器			IP65
间距(分离型)	转换器距离传感器一般不超过100m

转换器技术数据

电源

交流

85—265V，45—400Hz

直流

11—40V

操作键和显示

按键式

4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程；

3行LCD宽视角、宽温、带背光显示；

第1行显示流量值；

第2行显示流量单位；

第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

磁键式

2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程；

2行LCD宽视角、宽温、带背光显示：

第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

第2行：显示流量。

内部积算器

正向总量、反向总量及差值总量。

输出信号

单向模拟输出

全隔离，负载≤600D．(20mA时)；

上限：0—21mA可选，每档lmA；

下限：0—21mA可选，每档1mA；

正、反向流量输出方式编程。

双向模拟输出

下限限制为。或4mA，其他同单向模拟输出。

双向脉冲输出

两路输出分别对应正向和反向流量,频率0～800Hz,上限1—800Hz可选,每档IHz；

方波或选定脉宽，选定脉宽上限2．5S，每档1ms；

无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。

双路报警输出

可报警(编程)高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选；

带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)

数字通讯

RS232，RS485，HART

衬里的选择

流量计衬里材料	主要性能	高介质温度		适用范围
流量计衬里材料	主要性能	—体型	分离型
聚四氟乙烯（F4)	是化学性能zui稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。	70℃	100℃ 150℃ (需特殊订货)	1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
聚全氟乙丙烯（F46)	同F4，耐磨性、抗负压能力高于F4。		同上
聚氟合乙烯（Fs)	适用温度上限较聚四氟乙烯低，但成本也较低。		80℃
聚氯丁橡胶	1、有好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。		80℃ 120℃ (需特殊订货)	水、污水、弱磨损性的泥浆矿浆。
聚氨酯橡胶	1、耐磨性能强。 2、耐腐蚀性能较差。		80℃	中性强磨损的矿浆、煤浆、泥浆

进口保护法兰和接地法兰(或接地环)的选择

法兰种类	适用范围
接地法兰(或接地环)	适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。
进口保护法兰	当介质有强磨损性时选用。

电极的选择

电极材料	耐蚀及耐磨性能
不锈钢0Crl8Nil2M02Ti	用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。
哈氏合金B	对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
哈氏合金C	能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀
钛	能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋＋、Cu＋＋)时，则腐蚀大为降低。
钽	具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。
铂／钛合金	几乎能耐——切化学介质，但不适用于王水和铵盐。
不锈钢涂覆碳化钨	用于无腐蚀性，强磨损性的介质。
注：由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

LD系列电磁流量计仪表选型
◆量程范围确认
一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，zui低流速应不小于0.2m/s，高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
电磁流量计的量程Q应大于预计的zui大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
LD系列电磁流量计参考流量范围

口径mm	流量范围m3/h	口径mm	流量范围m3/h
φ15	0.06~6.36	φ450	57.23～5722.65
φ20	0.11～11.3	φ500	70.65～7065.00
φ25	0.18～17.66	φ600	101.74～10173.6
φ40	0.45～45.22	φ700	138.47～13847.4
φ50	0.71～70.65	φ800	180.86～18086.4
φ65	1.19～119.4	φ900	228.91～22890.6
φ80	1.81～180.86	φ1000	406.94～40694.4
φ100	2.83～282.60	φ1200	553.90～55389.6
φ150	6.36～635.85	φ1600	723.46～72345.6
φ200	11.3～1130.4	φ1800	915.62～91562.4
φ250	17.66～176.25.	φ2000	1130.4～113040.00
φ300	25.43～2543.40	φ2200	1367.78～136778.4
φ350	34.62～3461.85	φ2400	1627.78～162777.6
φ400	45.22～4521.6	φ2600	1910.38～191037.6

智能电磁流量计选型谱

型号	口径
LD	15~2600
		代号	安装形式
		Y	一体式
		F	分体式
			代号	转换器型号
			ZA	圆形
			ZB	方形
				代号	输出信号
				I.4	4~20mA
				f	频率 1KHz
				Rs	串行通讯（485）
				C	控制输出
					代号	防爆要求
					N	无防爆
					EX	防爆（仅适用于分体式）
						代号	介质温度
						T1	≤65℃
						T2	≤120℃
						T3	≤180℃(仅适用于分体式）
							代号	内衬材质
							NE	氯丁橡胶（≤65℃）
							PTFE	聚四氟乙烯（≤189℃）
							PVC	聚氯乙烯（≤70℃）
								代号	电极材质
								316L	不锈钢
								HC	哈氏合金C
								HB	哈氏合金B
								Ti	钛
								Ta	钽
