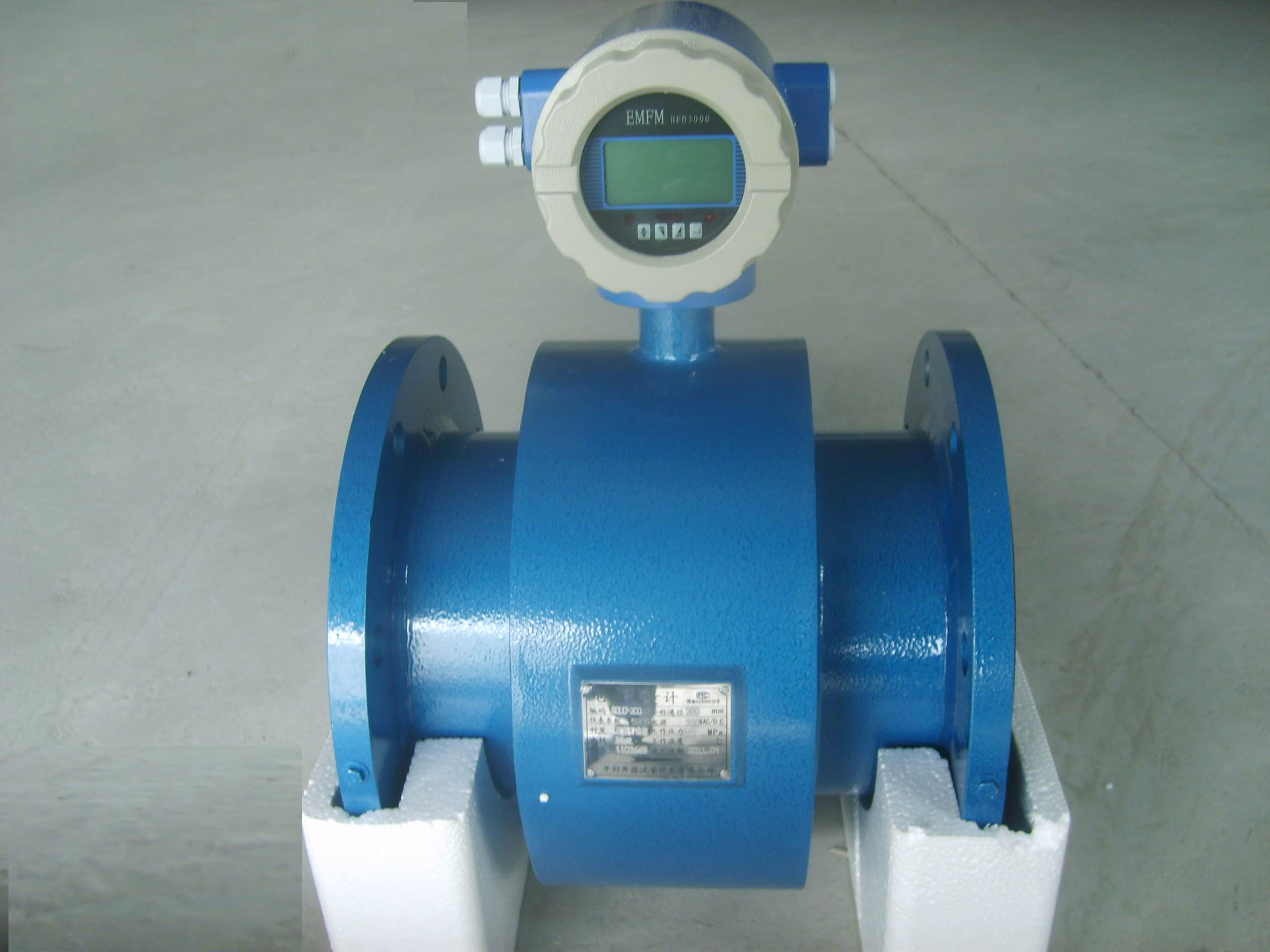

智能电磁流量计

智能电磁流量计概述：
LD系列智能电磁流量计由传感器和转换器两部分组成，是根据法拉第电磁感应定律工作的，用来测量导电率大于5uS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和和泥浆，纸浆，矿浆等均匀的液固两相悬浮液体的体积测量。包括强酸、强碱等强腐蚀性的液体。智能电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

电磁流量计工作原理

智能电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损小，可测流量范围大。zui大流量与zui小流量的比值一般为20：1以上，适用的工业管径范围宽，zui大可达3m，输出信号和被测流量成线性，精确度较高，可测量电导率≥1μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆的流体流量。但它不能测量气体、蒸汽以及纯净水的流量。

当导体在磁场中作切割磁力线运动时，在导体中会产生感应电势，感应电势的大小与导体在磁场中的中效长度及导体在磁场中作垂直于磁场方向运动的速度成正比。同理，导电流体在磁场中作垂直方向流动而切割磁感应力线时，也会在管道两边的电极上产生感应电势。感应电势的方向由右手定则判定，感应电势的大小由下式确定：

Ex=BDv－－－－－－－－－－－－－－－－-式（1）

式中Ex—感应电势，V；
B—磁感应强度，T
D—管道内径，m
v—液体的平均流速，m/s

然而体积流量qv等于流体的流速v与管道截面积（πD2）/4的乘积，将式（1）代入该式得：

Qv=(πD/4B)* Ex －－－－－－－－-式（2）

由上式可知，在管道直径D己定且保持磁感应强度B不变时，被测体积流量与感应电势呈线性关系。若在管道两侧各插入一根电极，就可引入感应电势Ex，测量此电势的大小，就可求得体积流量。

电磁流量计特点：

１、电磁流量计的测量不受流体密度、粘度、温度、压力和电导率变化等因素的影响；
２、测量管内无阻碍流动部件，无压损，直管段要求较低；
３、电磁流量计的公称通径DN10～DN2200。传感器衬里和电极材料有多种选择；
４、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；
５、转换器可与传感器组成一体型或分离型；
６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
７、电磁流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；
８、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；

电磁流量计技术参数：

◆仪表精度：管道式0.3级、0.5级、1.0级；插入式2.5级
◆测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
◆流速范围：0.2～12m/s
◆工作压力：0.25MPa~16MPa
◆环境温度：-40℃～+50℃
◆介质温度：聚四氟乙烯衬里≤180℃
                       橡胶材质衬里≤65℃
◆防爆标志：Ex dⅡBT4
◆外磁干扰：≤400A/m
◆外壳防护：一体化型： IP65；
                      分离型：传感器IP68（水下5米，仅限于橡胶衬里）
                                           转换器IP65
◆输出信号：4～20mA.DC，负载电阻0～750Ω
◆通讯输出：RS485或CAN总线
◆电气连接：M20×1.5内螺纹，φ10电缆孔
◆电源电压：90～220V.AC、24±10%V.DC
◆zui大功耗：≤10VA

电磁流量计参考流量范围：

通径	zui小流量选择	常用满量程流量选择（m3/h）
10	0.10	0.4；0.5；0.6；0.8；1.0；1.2；1.6；2.0；2.5
15	0.20	1.0；1.2；1.6；2.0；2.5；3.0；4.0；5.0；6.0
20	0.35	2.0；2.5；3.0；4.0；5.0；6.0；8.0；10.0；12.0
25	0.55	3.0；4.0；5.0；6.0；8.0；10.0；12.0；14.0；16.0
32	1.0	5.0；6.0；8.0；10.0；12.0；14.0；16.0
40	1.5	8.0；10.0；12；16；20；25；30；40
50	2.5	12；16；20；25；30；40；50；60；70
65	4.0	20；25；30；40；50；60；80；100；120
80	5.5	25；30；40；50；60；80；100；120；160
100	8.5	40；50；60；80；100；120；160；200；250
125	14	60；80；100；120；160；200；250；300；400
150	20	100；120；160；200；250；300；400；500；600
200	35	160；200；250；300；400；500；600；800；1000
250	55	200；250；300；400；500；600；800；1000；1200；1600
300	80	300；400；500；600；800；1000；1200；1600；2000；2500
350	105	400；500；600；800；1000；1200；1600；2000；2500；3000
400	135	500；600；800；1000；1200；1600；2000；2500；3000；4000
450	175	600；800；1000；1200；1600；2000；2500；3000；4000；5000
500	215	800；1000；1200；1600；2000；2500；3000；4000；5000；6000
600	305	1000；1200；1600；2000；2500；3000；4000；5000；6000；10000
700	415	1200；1600；2000；2500；3000；4000；5000；6000；10000；12000
800	545	1600；2000；2500；3000；4000；5000；6000；10000；12000；16000
900	690	2000；2500；3000；4000；5000；6000；10000；12000；16000；20000
1000	850	2500；3000；4000；5000；6000；10000；12000；16000；20000；25000
1200	1250	6000；10000；15000；20000；25000；30000；35000
1400	1700	8000；10000；20000；30000；40000；50000
1600	2500	10000；20000；30000；40000；50000；65000
1800	3000	15000；20000；30000；40000；50000；60000；70000
2000	3500	20000；40000；60000；80000；100000
2200	4000	20000；40000；60000；80000；100000；120000

电磁流量计选型表：

型号	基本代码								说明
LD									电磁流量计
公称通径	Y								一体式
	F								分体式
转换器型号		ZA							圆形
		ZB							方形
电源			AC						交流220VAC 50Hz（90-245VAC 50Hz）
			DC						直流 24V DC(20-36V DC)
输出信号				I					4-20ma
				F					频率 1KHz
				RS					串行通讯（485）
				C					控制输出
防爆等级					N				无防爆
					EX				防爆（仅适用于分体式）
介质温度						T1			≤65℃
						T2			≤120℃
						T3			≤180℃（仅适用于分体式）
内衬材质							NE		（氯丁橡胶≤65℃）（DN50~DN2200）
							PTFE		（聚四氟乙烯≤180℃）（DN10~DN600）
							PVC		（聚氯乙烯≤70℃）（DN10-DN150）
电极材质								316L	316L
								Hc	哈氏合金c
								Hb	哈氏合金b
								Ti	钛
								Ta	钽
满量程流量									参见流量选择表
信号线长度									（米）仅限于分体式

电磁流量计安装要求

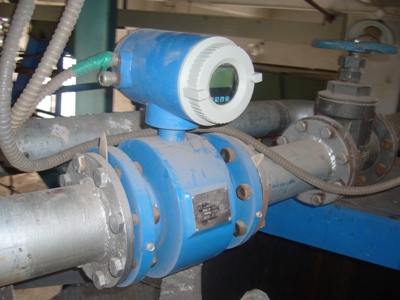

安装在客户现场的智能电磁流量计

安装示意图如下：

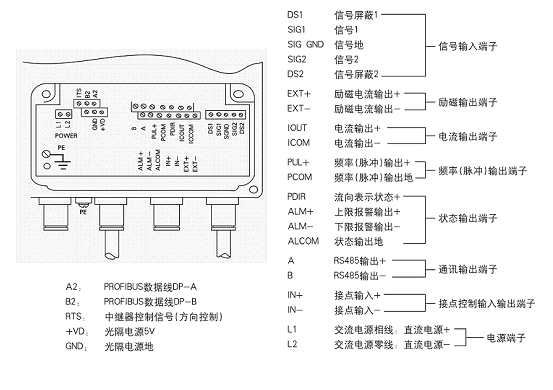

电磁流量计的正确接线：

①励磁电缆可选用YZ中型橡套电缆，其长度与信号电缆一样

②信号电缆和其他动力电源电缆须严格分开，不能敷设在同一根管子内，不能平行敷设，不能绞合在一起，应分别单独穿在钢管内。

③信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊接头，电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。

④分体型电磁流量计励磁电缆和转换器之间的连接用专用接线完成，转换器和外部的连接同一体型电磁流量计。

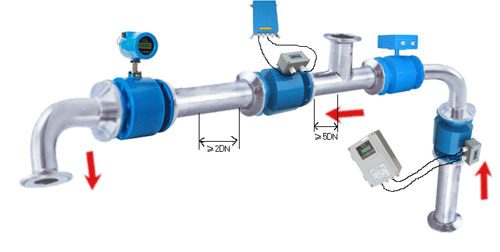

如何在管道上安装：

应安装在水平管道较低处和垂直向上处，避免安装在管道的高点和垂直向下处；

应安装在管道上上升处；

在开口排放管道安装，应安装在管道的较低处；
应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；

传感器绝对不能安装在泵的进出口处，应安装在泵的出口处；

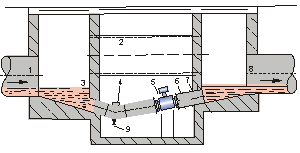

在测量井内安装流量计的方式

1、入口

2、溢流管

3、入口栅

4、清洗孔

5、流量计

6、短管

7、出口

8、排放阀

如何正确选择安装节点：

正确地选择安装点和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。

选择安装位置时需特别注意：

·非测量电极的轴线须近似于水平方向；

·测量管道内须充满液体；

·流量计前方不小于要有5＊ D(D为流量计内径)长度的直管段，后方不小于要有3＊ D(D为流量计内径)长度的直管段；
· 流体的流动方向和流量计的箭头方向一致；
·管道内要有真空会损坏流量计的内衬，需特别注意；
·在流量计附近应无强电磁场；
·在流量计附近应有充裕的空间，以便安装和维护；
·若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离不小于要有30×D(D为流量计内径)长度为方便今后流量计的清洗和维护，应安装旁通管道；

若管道落差超过5m时，在传感器的下游安装排气阀；
