公司电话：0551-65350352分体式电磁流量计
一、产品简介：

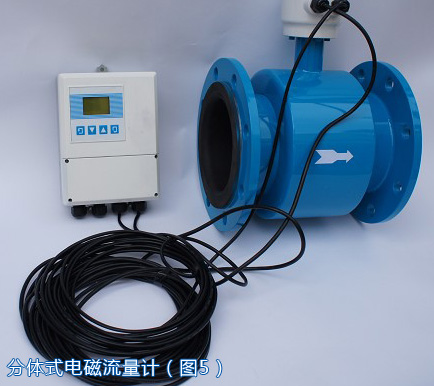

LD型分体式电磁流量计测量原理是基于法拉第电磁感应定律，分体式电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器被安装在离传感器30米内或100米内的场合，两者间由 屏蔽电缆 连接。分体式电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域测量高温,高湿,不便观察的环境。二、产品特点
1、适用于导电率大于5цs/cm导电流体的体积流量测量。
2、测量管内无活动及阻流部件、压力损失小
3、具有不同材质的衬里和电极有良好的防腐性能
4、不受介质、密度、粘度、温度、压力和导电率的影响
5、低频矩形波励磁、不易受干扰性、能稳定可靠
6、转换器耗能低、安装简单方便、用户不需调试
三、技术参数：
精度等级：±0.5％、±1％
衬里材质：聚氨脂、氯丁橡胶、聚四氟等
电极材质：不锈钢、哈氏合金、钛、铂铱合金等
连接方式：法兰夹装、法兰连接等
介质温度：0℃～70℃、0℃～130℃（0℃～180℃）
公称压力：1.0Mpa～32 Mpa
防护等级：IP65、IP68
防爆标志：ExibBT4
工作电压：220VAC、24VDC
电磁流量计参考流量范围：
|
通径 |
zui小流量选择 |
常用满量程流量选择（m3/h） |
|
10 |
0.10 |
0.4；0.5；0.6；0.8；1.0；1.2；1.6；2.0；2.5 |
|
15 |
0.20 |
1.0；1.2；1.6；2.0；2.5；3.0；4.0；5.0；6.0 |
|
20 |
0.35 |
2.0；2.5；3.0；4.0；5.0；6.0；8.0；10.0；12.0 |
|
25 |
0.55 |
3.0；4.0；5.0；6.0；8.0；10.0；12.0；14.0；16.0 |
|
32 |
1.0 |
5.0；6.0；8.0；10.0；12.0；14.0；16.0 |
|
40 |
1.5 |
8.0；10.0；12；16；20；25；30；40 |
|
50 |
2.5 |
12；16；20；25；30；40；50；60；70 |
|
65 |
4.0 |
20；25；30；40；50；60；80；100；120 |
|
80 |
5.5 |
25；30；40；50；60；80；100；120；160 |
|
100 |
8.5 |
40；50；60；80；100；120；160；200；250 |
|
125 |
14 |
60；80；100；120；160；200；250；300；400 |
|
150 |
20 |
100；120；160；200；250；300；400；500；600 |
|
200 |
35 |
160；200；250；300；400；500；600；800；1000 |
|
250 |
55 |
200；250；300；400；500；600；800；1000；1200；1600 |
|
300 |
80 |
300；400；500；600；800；1000；1200；1600；2000；2500 |
|
350 |
105 |
400；500；600；800；1000；1200；1600；2000；2500；3000 |
|
400 |
135 |
500；600；800；1000；1200；1600；2000；2500；3000；4000 |
|
450 |
175 |
600；800；1000；1200；1600；2000；2500；3000；4000；5000 |
|
500 |
215 |
800；1000；1200；1600；2000；2500；3000；4000；5000；6000 |
|
600 |
305 |
1000；1200；1600；2000；2500；3000；4000；5000；6000；10000 |
|
700 |
415 |
1200；1600；2000；2500；3000；4000；5000；6000；10000；12000 |
|
800 |
545 |
1600；2000；2500；3000；4000；5000；6000；10000；12000；16000 |
|
900 |
690 |
2000；2500；3000；4000；5000；6000；10000；12000；16000；20000 |
|
1000 |
850 |
2500；3000；4000；5000；6000；10000；12000；16000；20000；25000 |
|
1200 |
1250 |
6000；10000；15000；20000；25000；30000；35000 |
|
1400 |
1700 |
8000；10000；20000；30000；40000；50000 |
|
1600 |
2500 |
10000；20000；30000；40000；50000；65000 |
|
1800 |
3000 |
15000；20000；30000；40000；50000；60000；70000 |
|
2000 |
3500 |
20000；40000；60000；80000；100000 |
|
2200 |
4000 |
20000；40000；60000；80000；100000；120000 |
电磁流量计选型表：
|
型号 |
基本代码 |
说明 |
|||||||
|
LD |
|
电磁流量计 |
|||||||
|
公称通 径 |
Y |
|
一体式 |
||||||
|
F |
|
分体式 |
|||||||
|
转换器型号 |
ZA |
|
圆形 |
||||||
|
ZB |
|
方形 |
|||||||
|
电源 |
AC |
|
交流220VAC 50Hz（90-245VAC 50Hz） |
||||||
|
DC |
|
直流 24V DC(20-36V DC) |
|||||||
|
输出信号 |
I |
|
4-20ma |
||||||
|
F |
|
频率 1KHz |
|||||||
|
RS |
|
串行通讯（485） |
|||||||
|
C |
|
控制输出 |
|||||||
|
防爆等级 |
N |
|
无防爆 |
||||||
|
EX |
|
防爆（仅适用于分体式） |
|||||||
|
介质温度 |
T1 |
|
≤65℃ |
||||||
|
T2 |
|
≤120℃ |
|||||||
|
T3 |
|
≤180℃（仅适用于分体式） |
|||||||
|
内衬材质 |
NE |
（氯丁橡胶≤65℃）（DN50~DN2200） |
|||||||
|
PTFE |
（聚四氟乙烯≤180℃）（DN10~DN600） |
||||||||
|
PVC |
（聚氯乙烯≤70℃）（DN10-DN150） |
||||||||
|
电极材质 |
316L |
316L |
|||||||
|
Hc |
哈氏合金c |
||||||||
|
Hb |
哈氏合金b |
||||||||
|
Ti |
钛 |
||||||||
|
Ta |
钽 |
||||||||
|
满量程流量 |
参见流量选择表 |
||||||||
|
信号线长度 |
（米）仅限于分体式 |
||||||||
