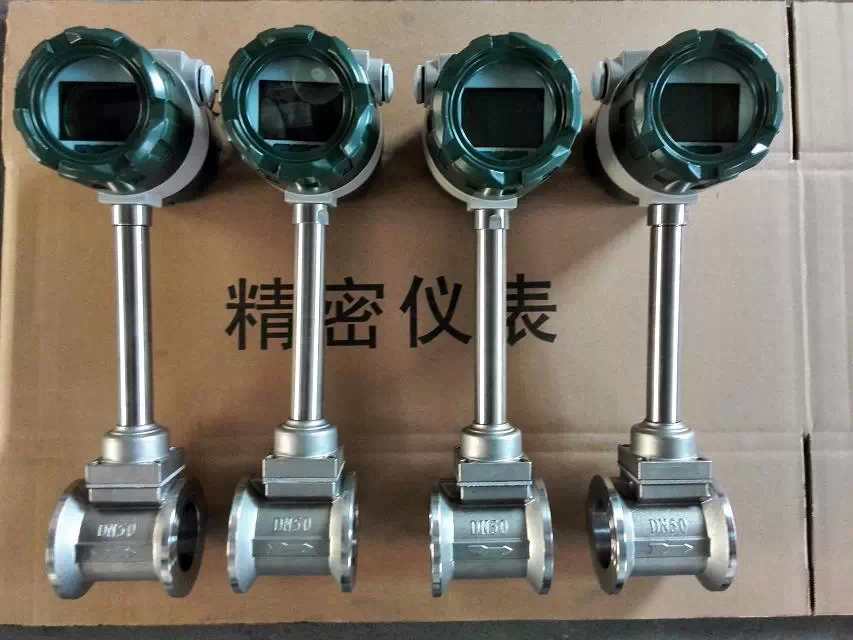

公司电话：0551-65350352智能涡街流量计
LUGB/E型智能涡街流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。智能涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
一. 智能涡街流量计工作原理

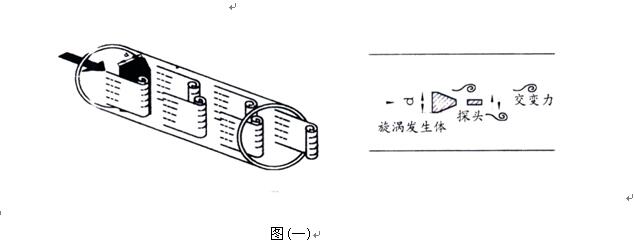

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
f=StV/d 公式(1)
式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
V－流体的平均流速
d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，

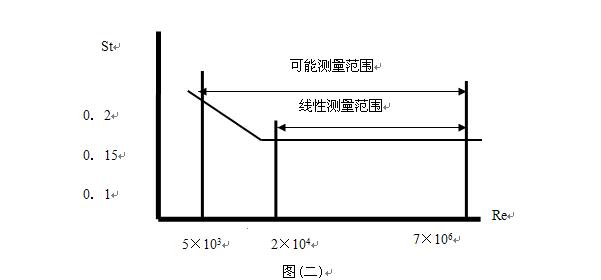

图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。
在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）
K＝N/Q（1/m3） 公式（2）
式中：K＝仪表常数（1/m3）。
N＝脉冲个数
Q＝体积流量（m3）
二：智能涡街流量计主要技术指标
|
公称通径(mm) |
25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
|
公称压力(MPa) |
DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
|
介质温度(℃) |
压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货） |
|
本体材料 |
1Cr18Ni9Ti，(其它材料协议供货) |
|
允许振动加速度 |
压电式:0.2g 电容式:1.0～2.0g |
|
精确度 |
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
|
范围度 |
1：6～1：30 |
|
供电电压 |
传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池 |
|
输出信号 |
方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA |
|
压力损失系数 |
符合JB/T9249标准 Cd≤2.4 |
|
防爆标志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
|
防护等级 |
普通型IP65 潜水型 IP68 |
|
环境条件 |
温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
|
适用介质 |
气体、液体、蒸汽 |
|
传输距离 |
三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω |
|
仪表口径 (mm) |
液体 |
气体 |
||
|
测量范围 (m3/h) |
输出频率范围 (Hz) |
测量范围 (m3/h) |
输出频率范围 (Hz) |
|
|
20 |
1~10 |
40~396 |
5.5~50 |
218~1982 |
|
25 |
1.6~16 |
32~325 |
8.5~70 |
172~1420 |
|
40 |
2.5~25 |
13~130 |
22~220 |
115~1147 |
|
50 |
3.5~35 |
9~93 |
36~320 |
96~854 |
|
65 |
6.5~68 |
8~82 |
50~480 |
61~583 |
|
80 |
10~100 |
6~65 |
70~640 |
45~417 |
|
100 |
15~150 |
5~50 |
130~1100 |
43~367 |
|
125 |
27~275 |
5~47 |
200~1700 |
33~290 |
|
150 |
40~400 |
4~40 |
280~2240 |
27~221 |
|
200 |
80~800 |
3~33 |
580~4960 |
24~207 |
|
250 |
120~1200 |
3~26 |
970~8000 |
20~171 |
|
300 |
180~1800 |
2~22 |
1380~11000 |
17~136 |
|
(400) |
180～3000 |
5.6～87 |
2750～27000 |
85～880 |
|
(500) |
300～4500 |
5.6～88 |
4300～43000 |
85～880 |
|
(600) |
450～6500 |
5.7～89 |
6100～61000 |
85～880 |
|
(800) |
750～10000 |
5.7～88 |
11000～110000 |
85～880 |
|
(1000) |
1200～1700 |
5.8～88 |
17000～170000 |
85～880 |
|
|
|
四：尊敬的用户，当您要选用本公司产品时，请仔细阅读选型样本，并做好以下工作：
1．认真核对被测介质的工况条件：温度、压力、管径等工艺参数。2．认真核对被测介质的使用流量范围，特别是zui小流量值以zui终确定使用仪表的口径及配管参数。3．确定仪表的安装地点，保证直管段，并为仪表的安装维护创造好的环境条件。4．填好订货咨询单，见附表三
涡街流量仪表选型表（符合JB/T9294-1999标准）
1．传感器选型表
LUGB/E系列涡街流量仪表选型表
|
型 谱 |
说 明 |
|||||||||||||
|
LU |
|
涡街流量仪表 |
||||||||||||
|
G |
|
传感器 |
||||||||||||
|
检测 方式 |
|
B |
|
压电式传感器 |
||||||||||
|
E |
|
电容式传感器 |
||||||||||||
|
连接方式 |
|
1 |
仅对满管型 |
法兰连接型 |
||||||||||
|
2 |
仅对满管型 |
法兰卡装型 |
||||||||||||
|
3 |
仅对插入型 |
简易插入型 |
||||||||||||
|
4 |
仅对插入型 |
球阀插入型 |
||||||||||||
|
5 |
仅对满管型 |
螺纹连接型 |
||||||||||||
|
6 |
仅对满管型 |
卡箍连接型 |
||||||||||||
|
7 |
仅对满管型 |
对焊型 |
||||||||||||
|
测量介质 |
|
2 |
|
|
液体 |
|||||||||
|
3 |
|
|
气体 |
|||||||||||
|
4 |
|
|
蒸汽 |
|||||||||||
|
公称通径 |
|
02 … 30 A0 … A8 |
|
DN25 … 单位：mm DN300 DN1000 … DN1800 |
||||||||||
|
使用选项 |
|
|
P |
|
普通型 |
|||||||||
|
|
B |
|
防爆型 |
|||||||||||
|
输出信号 |
本项可复选 |
1 |
|
脉冲输出 |
||||||||||
|
2 |
|
4～20mA电流输出，液晶显示 |
||||||||||||
|
3 |
|
RS-485通讯 |
||||||||||||
|
4 |
|
电池供电 |
||||||||||||
|
5 |
|
HART协议 |
||||||||||||
|
6 |
|
特殊制作 |
||||||||||||
|
补偿方式 |
|
空 |
|
无补偿 |
||||||||||
|
T |
|
温度补偿 |
||||||||||||
|
P |
|
压力补偿 |
||||||||||||
|
选型 说明 |
例如： LUGE2405-P2TP普通 满管型电容式涡街流量仪表，法兰卡装型连接，介质为蒸汽,
仪表通径为DN50, 4～20mA电流信号输出，温压补偿型 |
|||||||||||||
五：智能涡街流量计安装要求

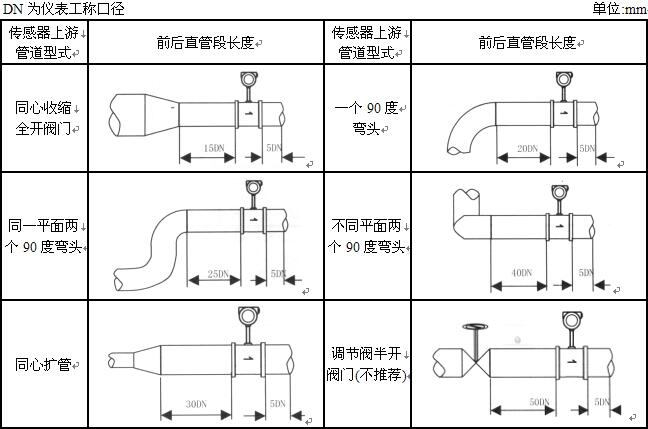

涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求
智能涡街流量计无可动部件，所以在正常使用情况下，一般不需要经常维护。当被测介质较脏或易结垢时，应定期清洗流量计内壁，清洗时应保护好旋涡发生体及检测探头，注意不要碰伤其表面与棱角。维护时非人士不得随意拆卸各零部件，以免造成流量计的损坏。检测放大器外壳端盖在接线调试后应适度旋紧，以保证其密封性。在进行维护检查时不得将液体及杂物留于壳内。
