公司电话：0551-65350352法兰卡装式涡街流量计
涡街流量计是速度式流量计的一种，它以 卡门涡街理论为基础，采用压电晶体检测流体通 过管道内三角柱时所产生的旋涡频率，从而测量 出流体的流量。涡街流量计广泛应用于石油、化 工、轻工、动力供热等行业 。涡街流量计具有 以下特点：测量精度高，量程宽；测量介质广泛 ，液体、气体和蒸汽工作温度高介质温度可达 350℃；无运动部件无磨损可靠性高表体采用不 锈钢材料耐腐蚀。传感器口径的不同，其测量范 围也不同，而每一种口径其测量范围又随着被测 介质的种类和工况温度、压力的变化而变化。。
● 检测探头不直接接触被测介质，性能更稳定。
二：智能涡街流量计主要技术指标
|
公称通径(mm) |
25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
|
公称压力(MPa) |
DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
|
介质温度(℃) |
压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货） |
|
本体材料 |
1Cr18Ni9Ti，(其它材料协议供货) |
|
允许振动加速度 |
压电式:0.2g 电容式:1.0～2.0g |
|
精确度 |
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
|
范围度 |
1：6～1：30 |
|
供电电压 |
传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池 |
|
输出信号 |
方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA |
|
压力损失系数 |
符合JB/T9249标准 Cd≤2.4 |
|
防爆标志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
|
防护等级 |
普通型IP65 潜水型 IP68 |
|
环境条件 |
温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
|
适用介质 |
气体、液体、蒸汽 |
|
传输距离 |
三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω |
仪表口径
(mm)
液体
气体
测量范围
(m3/h)
输出频率范围
(Hz)
测量范围
(m3/h)
输出频率范围
(Hz)
20
1~10
40~396
5.5~50
218~1982
25
1.6~16
32~325
8.5~70
172~1420
40
2.5~25
13~130
22~220
115~1147
50
3.5~35
9~93
36~320
96~854
65
6.5~68
8~82
50~480
61~583
80
10~100
6~65
70~640
45~417
100
15~150
5~50
130~1100
43~367
125
27~275
5~47
200~1700
33~290
150
40~400
4~40
280~2240
27~221
200
80~800
3~33
580~4960
24~207
250
120~1200
3~26
970~8000
20~171
300
180~1800
2~22
1380~11000
17~136
(400)
180～3000
5.6～87
2750～27000
85～880
(500)
300～4500
5.6～88
4300～43000
85～880
(600)
450～6500
5.7～89
6100～61000
85～880
(800)
750～10000
5.7～88
11000～110000
85～880
(1000)
1200～1700
5.8～88
17000～170000
85～880
|
1．认真核对被测介质的工况条件：温度、压力、管径等工艺参数。2．认真核对被测介质的使用流量范围，特别是zui小流量值以zui终确定使用仪表的口径及配管参数。3．确定仪表的安装地点，保证直管段，并为仪表的安装维护创造好的环境条件。
涡街流量仪表选型表（符合JB/T9294-1999标准）
1．传感器选型表
LUGB/E系列涡街流量仪表选型表
|
型 谱 |
说 明 |
|||||||||||||
|
LU |
|
涡街流量仪表 |
||||||||||||
|
G |
|
传感器 |
||||||||||||
|
检测 方式 |
|
B |
|
压电式传感器 |
||||||||||
|
E |
|
电容式传感器 |
||||||||||||
|
连接方式 |
|
1 |
仅对满管型 |
法兰连接型 |
||||||||||
|
2 |
仅对满管型 |
法兰卡装型 |
||||||||||||
|
3 |
仅对插入型 |
简易插入型 |
||||||||||||
|
4 |
仅对插入型 |
球阀插入型 |
||||||||||||
|
5 |
仅对满管型 |
螺纹连接型 |
||||||||||||
|
6 |
仅对满管型 |
卡箍连接型 |
||||||||||||
|
7 |
仅对满管型 |
对焊型 |
||||||||||||
|
测量介质 |
|
2 |
|
|
液体 |
|||||||||
|
3 |
|
|
气体 |
|||||||||||
|
4 |
|
|
蒸汽 |
|||||||||||
|
公称通径 |
|
02 … 30 A0 … A8 |
|
DN25 … 单位：mm DN300 DN1000 … DN1800 |
||||||||||
|
使用选项 |
|
|
P |
|
普通型 |
|||||||||
|
|
B |
|
防爆型 |
|||||||||||
|
输出信号 |
本项可复选 |
1 |
|
脉冲输出 |
||||||||||
|
2 |
|
4～20mA电流输出，液晶显示 |
||||||||||||
|
3 |
|
RS-485通讯 |
||||||||||||
|
4 |
|
电池供电 |
||||||||||||
|
5 |
|
HART协议 |
||||||||||||
|
6 |
|
特殊制作 |
||||||||||||
|
补偿方式 |
|
空 |
|
无补偿 |
||||||||||
|
T |
|
温度补偿 |
||||||||||||
|
P |
|
压力补偿 |
||||||||||||
|
选型 说明 |
例如： LUGE2405-P2TP普通 满管型电容式涡街流量仪表，法兰卡装型连接，介质为蒸汽,
仪表通径为DN50, 4～20mA电流信号输出，温压补偿型 |
|||||||||||||

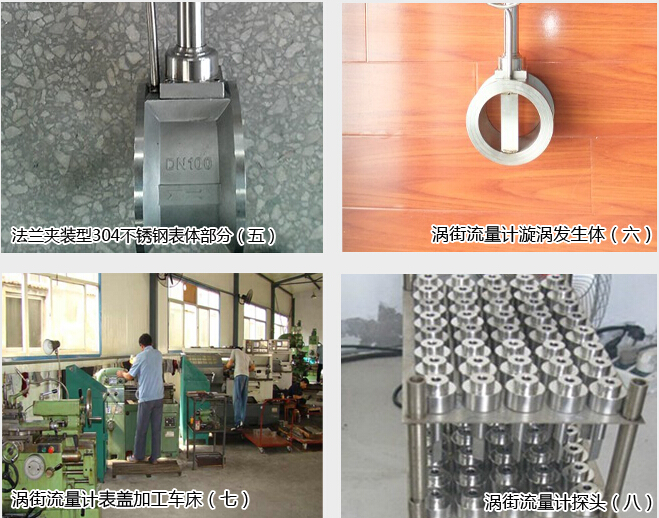

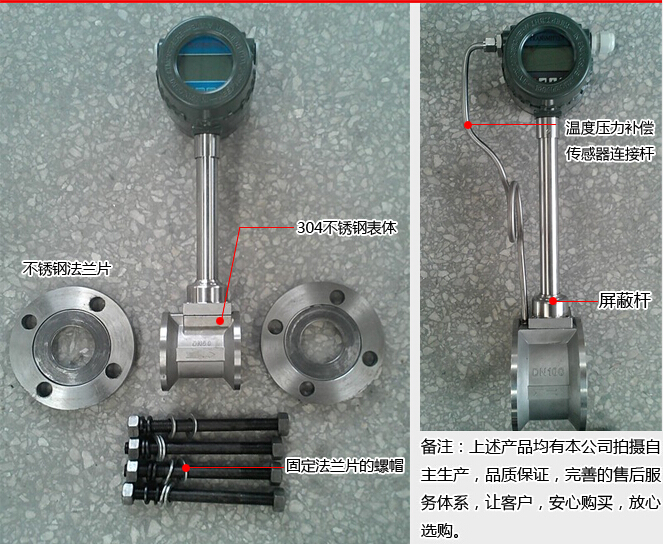

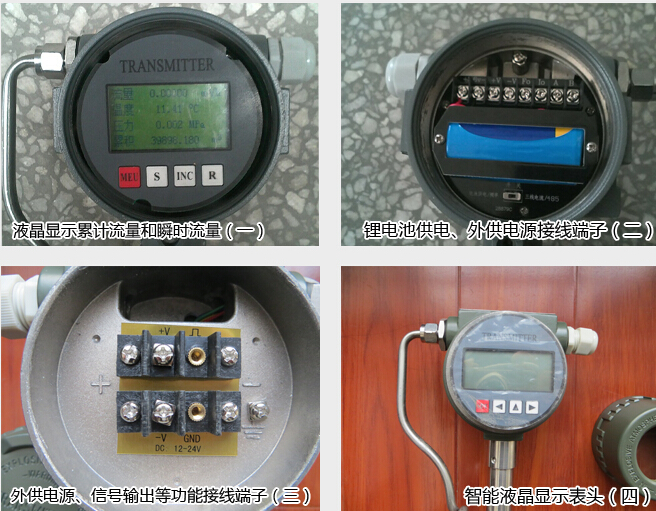

涡街流量计的标准配置：304不锈钢表体和阻流件；外供24v或12v电源；液晶显示累计流量和瞬时流量；带4-20mA输出；法兰夹装式连接（材质为碳钢）；适用温度为≤250℃以下；适用压力为≤2.5Mpa；防护等级为IP65；精度等级：液体为1.0级，气体或蒸汽为1.5级。

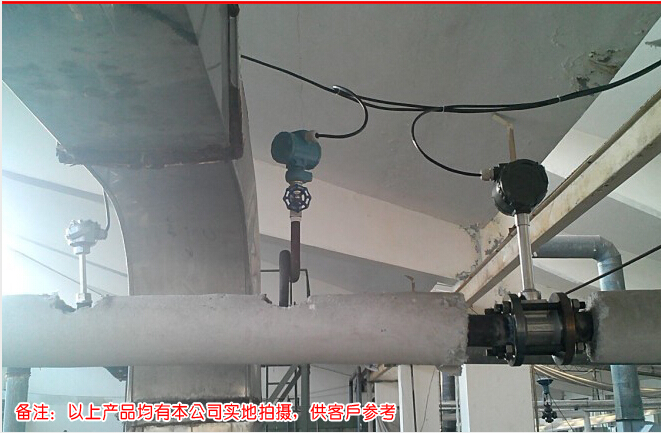

涡街流量计应用现场
