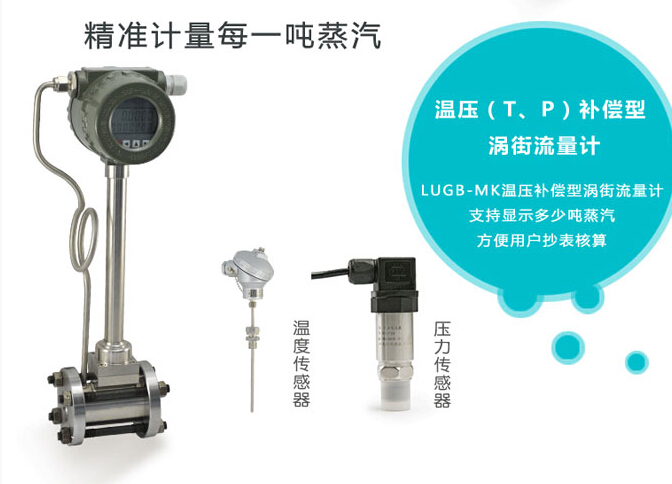

公司电话：0551-65350352温压补偿涡街流量计

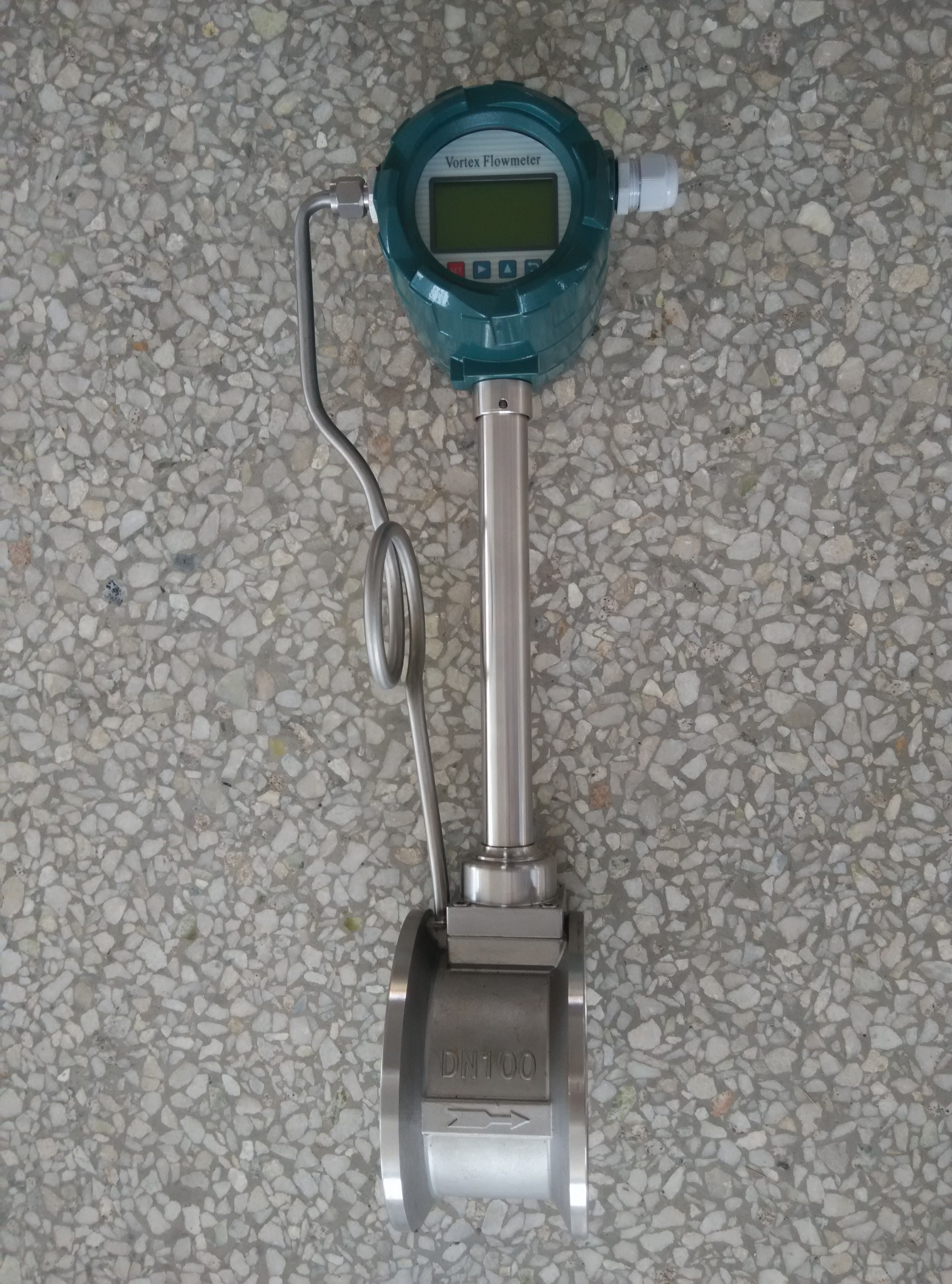

带温压补偿一体式涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。一体式涡街流量计的特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量。
温压补偿一体式涡街流量计输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量，这时流量计的输出信号应同时监测体积流量和流体密度，流体物性和组分对流量计量还是有直接影响的。
LUGB/E型智能涡街流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。智能涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
一. 智能涡街流量计工作原理
在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
f=StV/d 公式(1)
式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
V－流体的平均流速
d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，
图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。
在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）
K＝N/Q（1/m3） 公式（2）
式中：K＝仪表常数（1/m3）。
N＝脉冲个数
Q＝体积流量（m3）
二：智能涡街流量计主要技术指标
|
公称通径(mm) |
25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
|
公称压力(MPa) |
DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
|
介质温度(℃) |
压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货） |
|
本体材料 |
1Cr18Ni9Ti，(其它材料协议供货) |
|
允许振动加速度 |
压电式:0.2g 电容式:1.0～2.0g |
|
精确度 |
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
|
范围度 |
1：6～1：30 |
|
供电电压 |
传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池 |
|
输出信号 |
方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA |
|
压力损失系数 |
符合JB/T9249标准 Cd≤2.4 |
|
防爆标志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
|
防护等级 |
普通型IP65 潜水型 IP68 |
|
环境条件 |
温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
|
适用介质 |
气体、液体、蒸汽 |
|
传输距离 |
三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω |
|
仪表口径 (mm) |
液体 |
气体 |
||
|
测量范围 (m3/h) |
输出频率范围 (Hz) |
测量范围 (m3/h) |
输出频率范围 (Hz) |
|
|
20 |
1~10 |
40~396 |
5.5~50 |
218~1982 |
|
25 |
1.6~16 |
32~325 |
8.5~70 |
172~1420 |
|
40 |
2.5~25 |
13~130 |
22~220 |
115~1147 |
|
50 |
3.5~35 |
9~93 |
36~320 |
96~854 |
|
65 |
6.5~68 |
8~82 |
50~480 |
61~583 |
|
80 |
10~100 |
6~65 |
70~640 |
45~417 |
|
100 |
15~150 |
5~50 |
130~1100 |
43~367 |
|
125 |
27~275 |
5~47 |
200~1700 |
33~290 |
|
150 |
40~400 |
4~40 |
280~2240 |
27~221 |
|
200 |
80~800 |
3~33 |
580~4960 |
24~207 |
|
250 |
120~1200 |
3~26 |
970~8000 |
20~171 |
|
300 |
180~1800 |
2~22 |
1380~11000 |
17~136 |
|
(400) |
180～3000 |
5.6～87 |
2750～27000 |
85～880 |
|
(500) |
300～4500 |
5.6～88 |
4300～43000 |
85～880 |
|
(600) |
450～6500 |
5.7～89 |
6100～61000 |
85～880 |
|
(800) |
750～10000 |
5.7～88 |
11000～110000 |
85～880 |
|
(1000) |
1200～1700 |
5.8～88 |
17000～170000 |
85～880 |
|
|
|
四：尊敬的用户，当您要选用本公司产品时，请仔细阅读选型样本，并做好以下工作：
1．认真核对被测介质的工况条件：温度、压力、管径等工艺参数。2．认真核对被测介质的使用流量范围，特别是zui小流量值以zui终确定使用仪表的口径及配管参数。3．确定仪表的安装地点，保证直管段，并为仪表的安装维护创造好的环境条件。4．填好订货咨询单，见附表三
涡街流量仪表选型表（符合JB/T9294-1999标准）
1．传感器选型表
LUGB/E系列涡街流量仪表选型表
|
型 谱 |
说 明 |
|||||||||||||
|
LU |
|
涡街流量仪表 |
||||||||||||
|
G |
|
传感器 |
||||||||||||
|
检测 方式 |
|
B |
|
压电式传感器 |
||||||||||
|
E |
|
电容式传感器 |
||||||||||||
|
连接方式 |
|
1 |
仅对满管型 |
法兰连接型 |
||||||||||
|
2 |
仅对满管型 |
法兰卡装型 |
||||||||||||
|
3 |
仅对插入型 |
简易插入型 |
||||||||||||
|
4 |
仅对插入型 |
球阀插入型 |
||||||||||||
|
5 |
仅对满管型 |
螺纹连接型 |
||||||||||||
|
6 |
仅对满管型 |
卡箍连接型 |
||||||||||||
|
7 |
仅对满管型 |
对焊型 |
||||||||||||
|
测量介质 |
|
2 |
|
|
液体 |
|||||||||
|
3 |
|
|
气体 |
|||||||||||
|
4 |
|
|
蒸汽 |
|||||||||||
|
公称通径 |
|
02 … 30 A0 … A8 |
|
DN25 … 单位：mm DN300 DN1000 … DN1800 |
||||||||||
|
使用选项 |
|
|
P |
|
普通型 |
|||||||||
|
|
B |
|
防爆型 |
|||||||||||
|
输出信号 |
本项可复选 |
1 |
|
脉冲输出 |
||||||||||
|
2 |
|
4～20mA电流输出，液晶显示 |
||||||||||||
|
3 |
|
RS-485通讯 |
||||||||||||
|
4 |
|
电池供电 |
||||||||||||
|
5 |
|
HART协议 |
||||||||||||
|
6 |
|
特殊制作 |
||||||||||||
|
补偿方式 |
|
空 |
|
无补偿 |
||||||||||
|
T |
|
温度补偿 |
||||||||||||
|
P |
|
压力补偿 |
||||||||||||
|
选型 说明 |
例如： LUGE2405-P2TP普通 满管型电容式涡街流量仪表，法兰卡装型连接，介质为蒸汽,
仪表通径为DN50, 4～20mA电流信号输出，温压补偿型 |
|||||||||||||
五：智能涡街流量计安装要求
涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求
