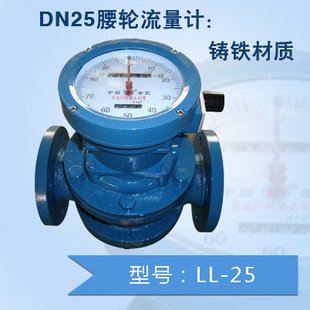

LL-A25铸铁型腰轮流量计
铸铁型腰轮流量计是用于对管道中流量进行连续或间歇测量的高精度计量仪表。它具有精度高、可靠性好、重量轻、寿命长、安装使用方便等特点，是容积式流量计的典型特点。
特点
腰轮流量计产品设计新颖，外形美观。具有重量轻、精度高，安装使用方便等特点。是容积式流量计的典型产品之一。
应用
广泛用于石化、电力、冶金、交通、国防以及商贸等部门对汽油、煤油及轻柴油等油品的计量。
主要技术性能
本产品执行中华人民共和国标准JB/T9242-1999《容积式流量计通用技术条件》，
1、工作压力（MPa）：0.6、1.0、1.6、2.5、4.0
2、工作温度（℃）：-10℃～60℃
3、介质粘度（mPa.s）：0.6～150
4、精确度的等级：0.5 0.2
5、流量范围（m3/h）
使用粘度可达2000mPa.S或更高，超过150mPa.S时
■外形及安装尺寸连接法兰标准：JB/T79-82-94
■技术参数
1、工称压力：(MPa)：0．6、1．0、1．6、2．5、4．0
2、工作温度(℃)：—l0～60℃
3、精度等级：0.5、 0.2
4、流量范围(m3／h)
|
公称通径 mm |
液体粘度 3.0～150mP·s |
液体粘度 0.6～3mP·s |
液体粘度 3.0～150mP·s |
液体粘度 0.6～3mP·s |
| 15 | 0.25～2.5 | 0.5～2.5 | 0.5～2.5 | 0.83～2.5 |
| 20 | 0.25～2.5 | 0.5～2.5 | 0.5～2.5 | 0.83～2.5 |
| 25 | 0.6～6 | 1.2～6 | 1.2～6 | 2～6 |
| 40 | 1.6～16 | 3.2～16 | 3.2～16 | 5.3～16 |
| 50 | 2.5～25 | 5～25 | 5～25 | 8.3～25 |
| 80 | 6～60 | 12～60 | 12～60 | 20～60 |
| 80II | 12～100 | 22～100 | 20～100 | 33.3～100 |
| 100 | 10～100 | 20～100 | 20～100 | 33.3～100 |
| 150 | 40～200 | 40～200 | 100～200 | 66.7～200 |
| 精度等级 | 0.5 | 0.2 | ||
■外形及安装尺寸
连接法兰标准：JB/T79～82-1994

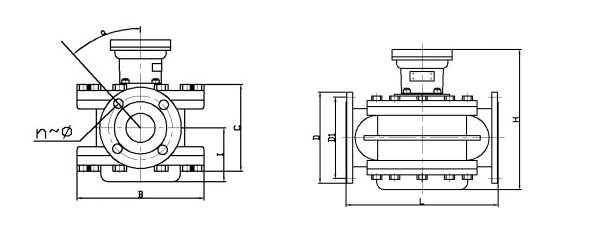

(一)铸铁型腰轮流量计外形尺寸
| 型号 | L | H | I | B | D | D1 | n-d |
| LL—AL15 | 160 | 238 | 52 | 100×100 | G1" | ||
| LL—AL20 | 160 | 238 | 52 | 100×100 | φ90 | φ65 | 4-φ11 |
| LL—AL25 | 250 | 260 | 68 | 120×120 | G1/ | ||
| LL—AL40 | 250 | 290 | 88 | φ170 | φ150 | φ110 | 4-φ17.5 |
| LL—AL50 | 265 | 305 | 97 | φ190 | φ165 | φ125 | 4-φ17.5 |
| LL—AL80 | 265 | 340 | 122 | 246 | φ200 | φ160 | 8-φ17.5 |
| LL—AL80II | 265 | 470 | 164 | 246 | φ200 | φ160 | 8-φ18 |
| LL—AL100 | 350 | 425 | 164 | 305 | φ220 | φ180 | 8-φ18 |
| LL—AL150 | 560 | 550 | 225 | 455 | φ285 | φ240 | 8-φ22 |
■腰轮流量计的安装使用
1．流量计前应安装过滤器，两者表体上箭头指向与流动方向一致。
2．当被测液体含有气体时，流量计前应安装气体分离器。

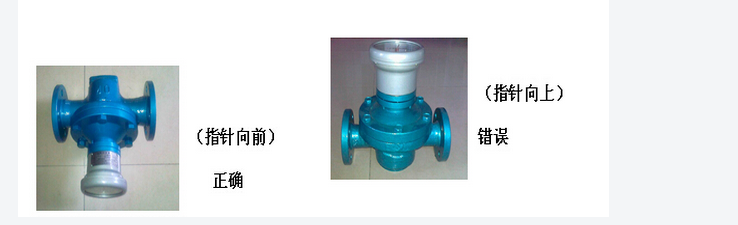

3．不论管路是垂直还是水平安装，但流量计中的腰轮轴安装成水平位置(即表度盘应与地面垂直)。
4．流量计在正确安装情况下，如果不易看清读数．可把计数器旋转180°或90°均可。
5．节流阀应装在流量计进口处，开闭阀装在出口处，使用开闭阀时要缓慢起动，不要突然开阀。
6．严禁用扫线蒸汽通过流量计。 7．在连续使用部门，流量计须加旁通管路。
8．流量计安装前，管道需冲洗，冲洗时采用直管段(替代流量计位置)防止焊渣、杂物等进入流量计。
9．严禁用水校验铸铁、铸钢材质组成的流量计。
10．流量计在使用时流量大小不得超过技术要求。流量计工作在zui大流量70—80％为优。
11．被测液体如果具有化学腐蚀性。须选用不锈钢材质的流量计，如果腐蚀性强，须选用0Cr18Nil2M02Ti材质的流量计。
1 2．流量计的安装方法如右图所示。

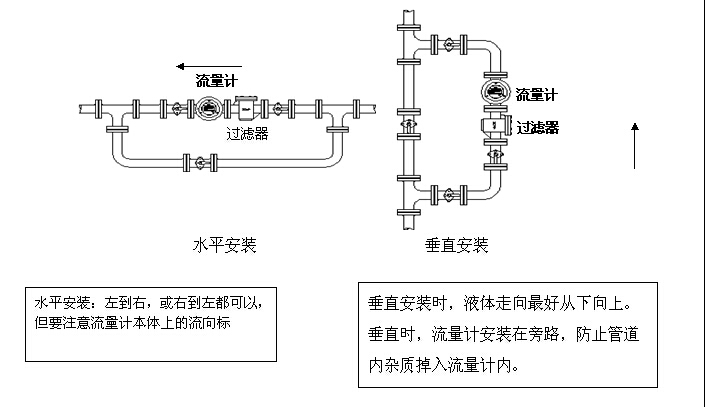

腰轮流量计管道上正确安装

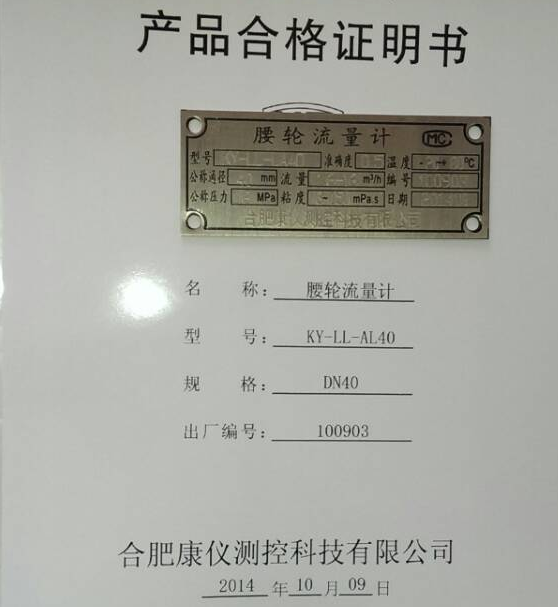

铸铁型腰轮流量计名牌及产品合格证书
