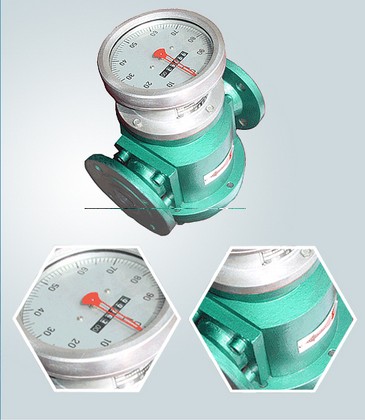

铸钢型腰轮流量计
铸钢型腰轮流量计设计新颖,外形美观。具有精度高、可靠性好、寿命长、安装使用方便等特点等特点。是容积式流量计的典型产品之一。广泛用于石化、电力、冶金、交通、国防以及商贸等部门对汽油、煤油及轻柴油等油品的计量。
特点
腰轮流量计产品设计新颖，外形美观。具有重量轻、精度高，安装使用方便等特点。是容积式流量计的典型产品之一。
应用
广泛用于石化、电力、冶金、交通、国防以及商贸等部门对汽油、煤油及轻柴油等油品的计量。
主要技术性能
本产品执行中华人民共和国标准JB/T9242-1999《容积式流量计通用技术条件》，
1、工作压力（MPa）：0.6、1.0、1.6、2.5、4.0
2、工作温度（℃）：-10℃～60℃
3、介质粘度（mPa.s）：0.6～150
4、精确度的等级：0.5 0.2
5、流量范围（m3/h）
使用粘度可达2000mPa.S或更高，超过150mPa.S时
■外形及安装尺寸连接法兰标准：JB/T79-82-94
■技术参数
1、工称压力：(MPa)：0．6、1．0、1．6、2．5、4．0
2、工作温度(℃)：—l0～60℃
3、精度等级：0.5、 0.2
4、流量范围(m3／h)
|
公称通径 mm |
液体粘度 3.0～150mP·s |
液体粘度 0.6～3mP·s |
液体粘度 3.0～150mP·s |
液体粘度 0.6～3mP·s |
| 15 | 0.25～2.5 | 0.5～2.5 | 0.5～2.5 | 0.83～2.5 |
| 20 | 0.25～2.5 | 0.5～2.5 | 0.5～2.5 | 0.83～2.5 |
| 25 | 0.6～6 | 1.2～6 | 1.2～6 | 2～6 |
| 40 | 1.6～16 | 3.2～16 | 3.2～16 | 5.3～16 |
| 50 | 2.5～25 | 5～25 | 5～25 | 8.3～25 |
| 80 | 6～60 | 12～60 | 12～60 | 20～60 |
| 80II | 12～100 | 22～100 | 20～100 | 33.3～100 |
| 100 | 10～100 | 20～100 | 20～100 | 33.3～100 |
| 150 | 40～200 | 40～200 | 100～200 | 66.7～200 |
| 精度等级 | 0.5 | 0.2 | ||
5、铸钢型腰轮流量计外形尺寸
| 型号 | L | H | I | B | D | D1 | n-d |
| KY-EL25.3 | 180 | 260 | 68 | 120*120 | G11/4 | ||
| KY-EL40.4 | 300 | 290 | 88 | 170 | 150 | 110 | 4-18 |
| KY-EL50.4 | 360 | 315 | 103 | 276 | 165 | 125 | 4-18 |
| KY-EL80.4 | 360 | 348 | 128 | 254 | 200 | 160 | 4-18 |
| KY-EL100.3 | 540 | 435 | 174 | 330 | 235 | 190 | 4-22 |
| KY-EL150.3 | 560 | 552 | 227 | 455 | 300 | 250 | 4-26 |
