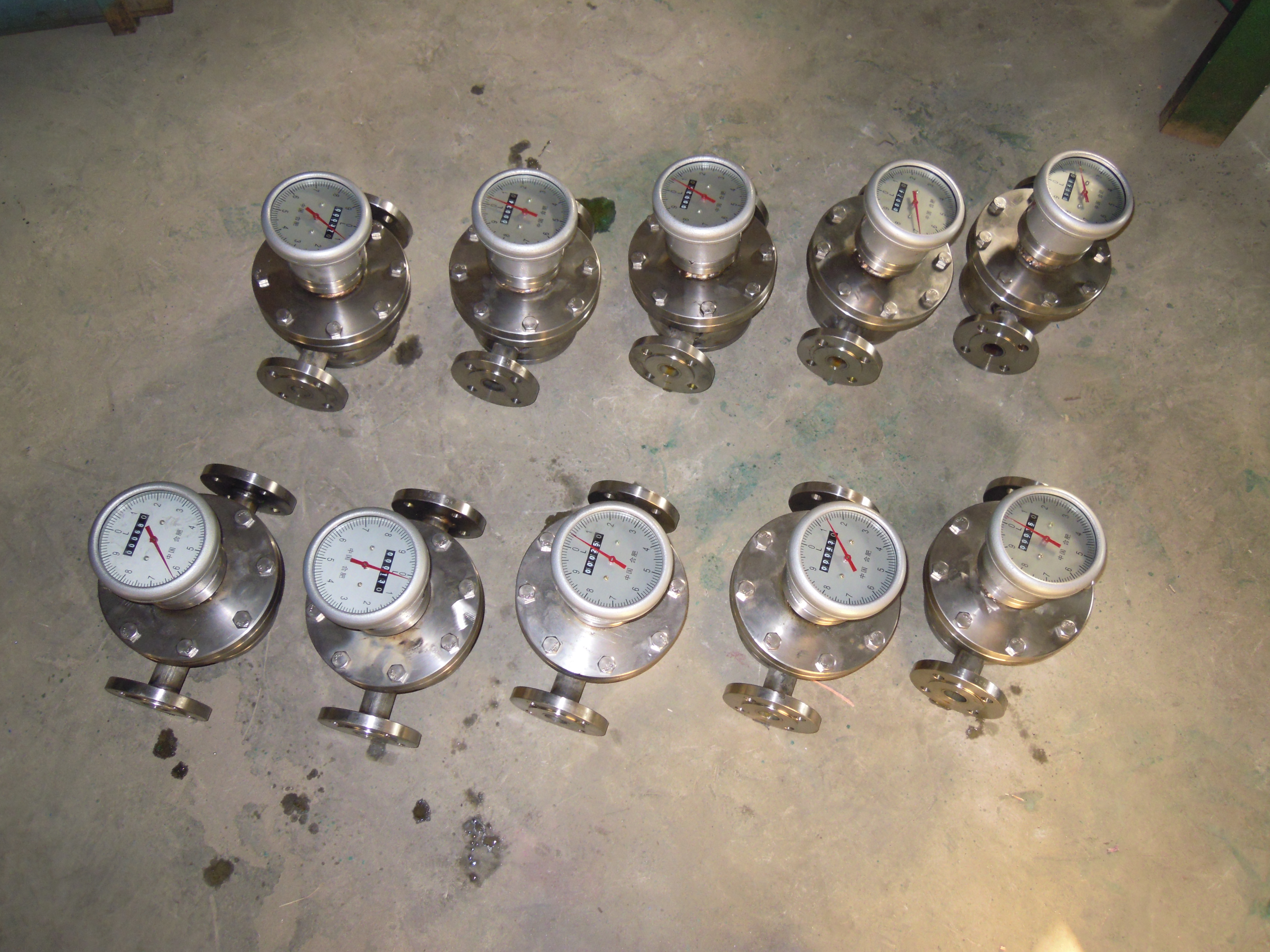

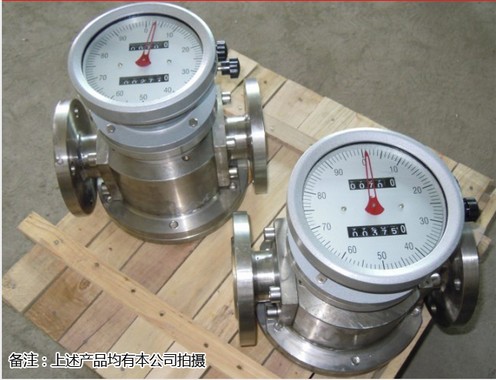

不锈钢型腰轮流量计实物
一、不锈钢型腰轮流量计简介：
不锈钢腰轮流量计是一种容积式流量测量仪表，流量计的计量部分采用不锈钢材料，具有较强的防腐性能，可用于含水的腐蚀性的原油或其它腐蚀性介质的流量计量。本流量计能现场显示累积流量和配有远传输出接口，可另配光电式转换器输出电脉冲信号或模拟信号，与流量积算仪配套，可进行远程测量、显示和控制。
二、不锈钢型腰轮流量计组成及应用场合：
不锈钢腰轮流量计主要由计量腔、密封联轴器和计数器三部分组成。可现场指示累积流量和瞬时流量，配以发信器及流量智能控制仪，可实现远距离测量和控制。广泛用于石油、化工、电力、冶金、交通、食品加工、医药、国防、商业贸易等部门对石油及石油制品、化学溶液等流体的测量。
三、不锈钢型腰轮流量计测量原理：
当被测液体流经计量室时，在流量计的进出口形成 压差，腰轮在此压差的推动下旋转。同时通过固定在腰轮轴上的一对驱动齿轮，使两个腰轮保持连续旋转。随着腰轮的转动，液体经由计量室被不断排出流量计。每对流过的液体量是计量室容积的四倍，通过密封联轴器、减速机构，将旋转次数减速后传递到计数器，计数器即指示液体瞬时流量和累积流量。
四、不锈钢型腰轮流量计的特点：
1、适用于稀油、轻质油、稠油、含砂量大、含水量大的原油，被测量液体的粘度范围大。
2、流量计通过的液体流量大，zui大流量是同通径普通容积表的二倍左右。
3、使用寿命长，准确度高，可靠性强。
4、压内损失小。
5、有线远传zui长距离为1000米，脉冲信号输出N=0.1L（一个脉冲为1N），可直接与计算机联网。
五、不锈钢型腰轮流量计技术参数：
允许基本误差：±0.1% 、±0.2% 、±0.5%；
公称通径DN（mm）：15～300；
公称压力PN（M.Pa）：铸铁（A）、不锈钢（P） 1 .0 、1.6、2.5、4.0、6.3；
铸钢（E）2.5、4.0、 6.3 、9.6；
被测液体温度：
低温型：-40～ +60℃；
常温型-10℃～ +80℃；
中温型-10℃～ +200℃；
高温型-10℃～ +300℃；
被测液体粘度（mPa.s）：0.3～ 50000；
管道连接：GB/T9118-2000（中国标准法兰）；NIST（美国标准法兰）；
BSPT（英国标准管螺纹）：NPT（美国推拔管螺纹）；
现场显示：99999,999 L（累计流量）9999,999.9 L（单次流量）
9999,999.9 L（瞬时流量）；
输出信号：脉冲信号、4～20mA、1-5V、4～20mA +HART协议、MODBUS
支持RS232、RS485通讯（任选）；
防爆等级：EXiaIIBT5EXiaIICT5防护等级：IP65。
六、不锈钢型腰轮流量计的安装要求：
1、环境条件：周围无腐蚀性流体，机械振动小，灰尘少且远离热源的场所。对于配有体积修正仪的智能型流量计，还应有符合规定的环境。
2、环境温度：一般不超过-20——+8O℃范围。
3、管道条件：在安装流量计前，管道须进行清洗和吹扫，清除一切杂物、锈蚀和污垢。连接管道一般应与流量计进出口等口径同轴线，不得有凸出管壁的凸出物突人管道内。 流量计应采取无应力安装，充分考虑工作温度引起的管道应力。
七、不锈钢型腰轮流量计配套设备有以下几方面：
1、为了减小流量计的附加误差，可以选用与流量汁配套的自动温度补偿器和自动压力补偿器。
2、为了便于控制和管理，可以选用带各种信号输出功能的流量计以及与之配套的积算仪、记录仪和控制器以及专用计算机设备等。
3、为了使流量计正常安全运行，可以选用流量计配套附加设备，如为了滤除流体中的杂物，必要时在流量计前安装适用的过滤器或沉渣器；为了防止压力波动，必要时在流量计上游安装缓冲罐、膨胀室安全阀或气体保护装置；为了流量计安全运行，系统还应配备可靠的压力和流量控制设备，使系统压力和流量计都不至于超过流量计能承受的上限值。
综上所述，为了使选用的流量计能高准确度计量、高可靠性地工作，选用时应考虑的主要因素有：
1、流量范围，是连续测量还是间歇测量。
2、工作温度、压力的变化范围，高的工作压力和允许的压力损失。
3、被测介质的种类和特点，如黏度、腐蚀性、夹带物数量及尺寸等。
4、要求的准确度，是否要求对示值进行温度压力补偿。
5、现场安装条件。
6、维护和运行费用。
7、校验流量计的方法等。
八：流量范围：（m3/h）：
|
公称通径 mm |
液体粘度 3.0～150mPa.s |
液体粘度 0.6～3.0mPa.s |
液体粘度 3.0～150mPa.s |
液体粘度 0.6～3.0mPa.s |
|
15 |
0.25～2.8 |
0.5～2.8 |
0.5～2.8 |
0.83～2.8 |
|
20 |
0.25～2.8 |
0.5～2.8 |
0.5～2.8 |
0.83～2.8 |
|
25 |
0.6～6.8 |
1.2～6.8 |
1.2～6.8 |
2～6.8 |
|
40 |
1.6～18 |
3.2～18 |
3.2～18 |
5.3～18 |
|
50 |
2.5～28 |
5～28 |
5～28 |
8.3～28 |
|
80 |
6～60 |
12～60 |
12～60 |
20～60 |
|
80A |
12～100 |
22～100 |
20～100 |
33.3～100 |
|
100 |
10～100 |
20～100 |
20～100 |
33.3～100 |
|
150 |
40～200 |
40～200 |
40～200 |
66.7～200 |
|
200 |
80～360 |
120～360 |
36～360 |
50～360 |
|
250 |
80～540 |
120～600 |
50～540 |
100～600 |
|
300 |
150～800 |
200～1000 |
140～800 |
200～1000 |
|
精度等级 |
0.5级 |
0.2级 |
||
质保期内所提供服务：
1、我们保证为货物提供为期1年的保修，保修时间从验收签字起计算。在质保期内我方将严格遵守中华人民共和国的相关法律和法规对货物提供“三包”等售后服务,除非合同另行规定。
2、在保修期内由我方设备出现的故障，我方将在持续不断48小时内响应，接到通知后3个工作日之内到现场服务，并须连续进行维修，直至故障排除，设备恢复正常为止。在修理之后，我方将故障成因、补救措施、完成修理及恢复正常的时间和日期等报告给业主，报告一式两份。
3、我们在国内设有（或委托）性常驻维修机构处理所有维修服务，并配有专职的、具有三年以上相应工作经验的技术人员。在委托国内性常驻维修机构承担维修服务时，我们将提供具有法律效力的相关证明文件。
4、在保修期结束时，须由工程师对设备进行另一次测试，任何缺陷(非人为因素)由我方负责修理。
DN25不锈钢腰轮流量计
