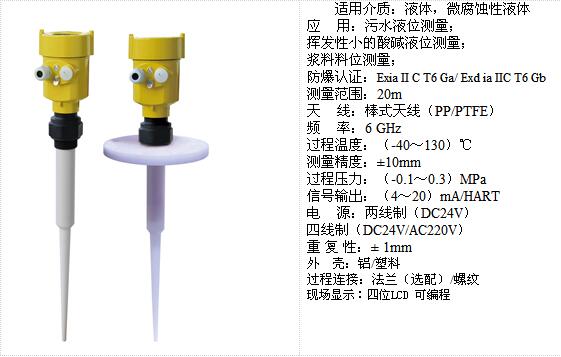

公司电话：0551-65350352KYRD-8081雷达物位计

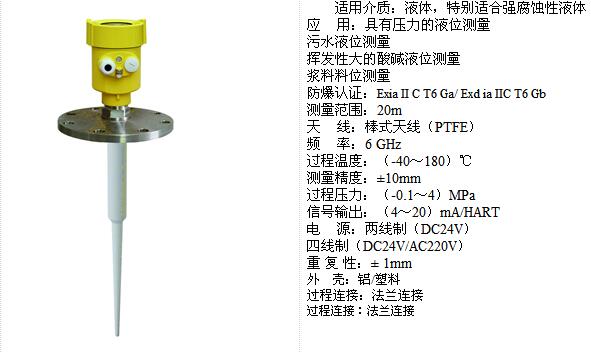

KYRD-8082雷达物位计

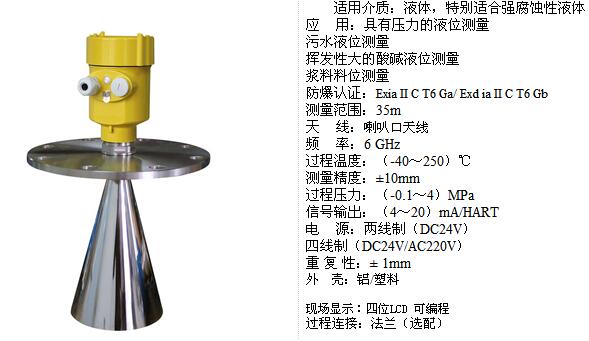

KYRD-8083雷达物位计

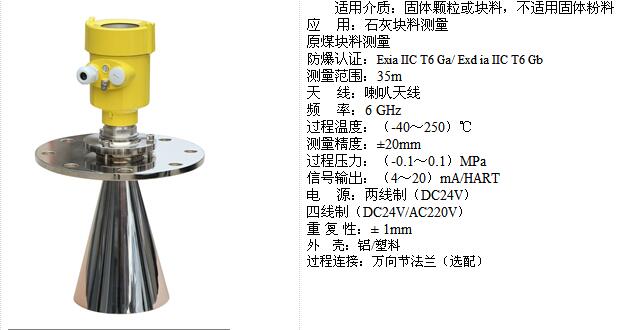

KYRD-8084雷达物位计
1、测量原理
通过天线系统发射并接收能量很低的短的微波脉冲。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保短时间内稳定和测量。
即使工况比较复杂的情况下，存在虚假回波，用zui新的微处理技术和调试软件也可以准确的分析出物位的回波。
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为：
L=E-D
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
2、应用介绍：
6G智能系列雷达物位计适用于对液体、浆料、颗粒料及块料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、 非 金属容器或管道内，对人体及环境均无伤害。

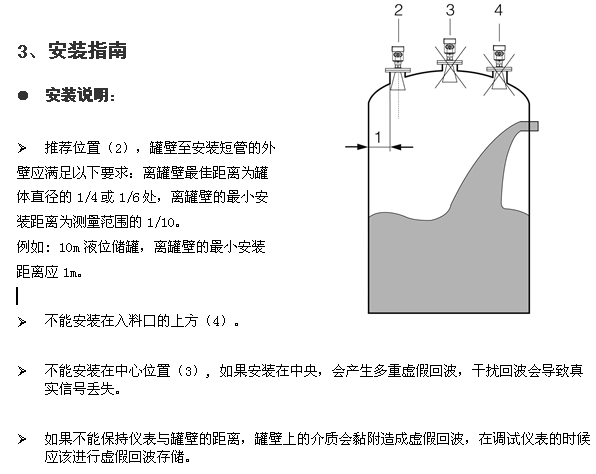

4、技术参数
|
基本参数 |
|
工作频率 ： 6GHz |
|
波 束 角 ： 24° 501, 502 |
|
30° 503（504, 505） 带DN100法兰 |
|
20° 503（504, 505） 带DN150法兰 |
|
16° 503（504） 带DN200法兰 |
|
14° 503（504） 带DN250法兰 |
|
重 复 性 ： ±1mm |
|
辨 率 ： 1mm |
|
采 样 ： 回波采样55次/s |
|
响应速度 ： ＜0.2s(根据具体使用情况而定) |
|
电流信号 ： 4…20mA |
|
精 度 ： ＜0.1% |
|
|
|
天线材质 |
|
801： PP/ PTFE |
|
802： PTFE |
|
803： 不锈钢 |
|
804： 不锈钢 |
|
805： 不锈钢 |
|
|
|
通讯接口 |
|
HART通讯协议 |
|
过程连接 |
|
801：G1?″ A 或1?″ NPT螺纹连接 |
|
802：PTFE翻边法兰DN50、DN80、DN100 |
|
803：不锈钢法兰DN50、DN80、DN100、DN150、DN200、DN250 |
|
804：不锈钢法兰DN150、DN200、DN250 |
|
805：不锈钢法兰DN50、DN80、DN100、DN150、DN200、DN250 |
|
|
|
电 源 |
|
电 源：两线：24V DC(±10%)，波纹电压：1Vpp |
|
四线：220VAC |
|
耗电量：max 22.5mA |
|
环境条件 |
|
环境温度：－40℃…＋70℃ |
|
容器压力（表压）：－0.1…4Mpa |
|
防爆认证 |
|
Exia IIC T6 Ga / Exd〔ia〕IIC T6 Ga |
|
防护等级 |
|
IP67 |
|
两线制接线 |
|
供电和信号输出共用一根两芯导线 |
|
电缆入口：2个M20×1.5（常规），电缆直径5…9mm |
